傳熱過程綜合實驗臺,柜式高壓配電實訓裝置

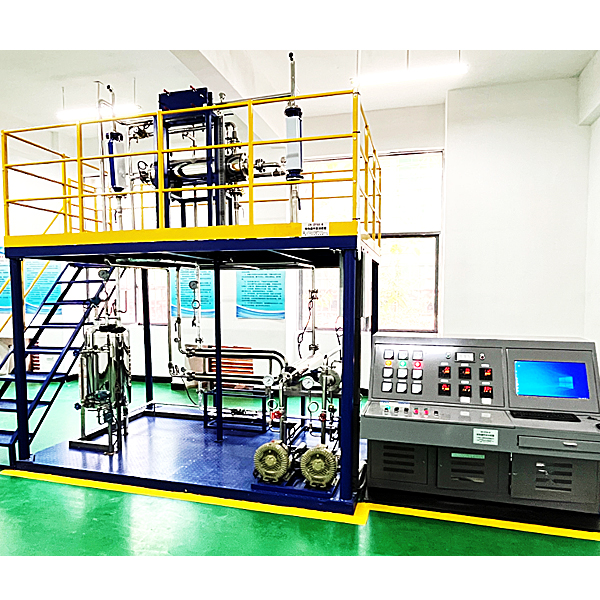

一、傳熱過程綜合實訓裝置系統的組成及特點
設備主體：對象部分：長×寬×高：3700×2000×3500mm，整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板）
1、系統換熱體系有：水蒸汽-空氣（雙列管換熱器）；冷空氣-熱空氣（套管、列管、板式）；水-熱空氣體系（￠159單列管換熱器）。
2、以￠159列管換熱器為主體做傳熱實訓，雙并行列管換熱器結構，操作時可一套為正常操作，一套為故障操作，相互比較，雙并行列管換熱器也可進行換熱器的串/并聯操作。要求系統列管換熱器殼程內的蒸汽壓力及流量調節系統可控。同時系統可自動設置了故障點，實訓學生的排障能力（氣堵、水堵)。
3、將列管換熱器做成可剖解式，不安裝在系統上，便以老師對學生講解換熱器的結構，使學生加強對換熱器結構的認識了解。
4、溫度采用高精度進口貼片式精微Pt100+智能巡檢記錄儀測量。每一個溫度帶就地數顯變送，流量檢測帶就地數顯變送，計算機進行數據采集、過程控制的基本原理和過程。蒸汽源采用工業標準全自動蒸汽發生器。傳熱管路采用管道法蘭聯接,不但密封性能好,而且拆裝方便。就地顯示檢測控制儀表：選用廈門宇電智能儀表（帶就地控制RS485通訊接口）。
5、就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。
6、就地控制計算機：聯想雙核2.0G，內存1GDDR2，硬盤250G，光驅，鼠標，鍵盤，3年質保，顯示器：17”液晶，全國聯保；操作系統：正版WINDOWS XP?？捎涩F場工控操作臺通過帶RS485通訊總線的智能儀表＋工控組態軟件的方式就地進行獨立測控，完成各實訓項目。

傳熱過程綜合實驗臺,柜式高壓配電實訓裝置

一、 產品概述：

該設備采用高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器、繼電保護系統等器件。適用于職業院校、技工學校等作為**維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。

二、技術參數：

外形尺寸：800×1660×2200mm

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

三、開關柜的型式：
（1）金屬鎧裝中置式小車開關柜
（2）額定電壓：6.3KV
（3）**工作電壓：7.2KV
（4）額定頻率：50HZ
（5）主母線額定電流：1000A
四、真空斷路器：
（1）額定電流 630A
（2）額定開斷電流 40KA
（3）斷路器分合閘時間：合閘時間<75ms，分閘時間：<50ms
五、過壓保護器：

氧化鋅，戶內三相組合式，額定電壓 7.6KV，標稱放電電流 5KA。
六、彈簧操作機構：

與斷路器為一體化，其儲能電源為交流 220Vac。 2.6 開關柜安全：具有五防功能
