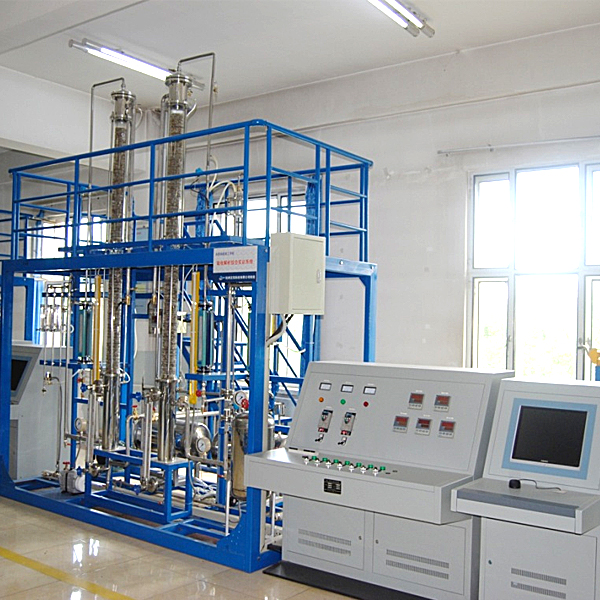

填料塔吸收解吸操作實驗臺,電力系統微機線路實訓裝置

一、實訓裝置組成及特點
1、裝置運行介質為CO2-水體系。
2、設備框架：長×寬×高3700×2000×3700mm整機采用鋼質安裝框架（兩層設計，一層平面方便操作、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處理。
3、吸收塔體：主體進口硬質玻璃φ120×10－2000 mm；上出口段，不銹鋼φ120×300 mm；下部入口段，不銹鋼φ200×500 mm；填料為φ100高效規整填料，帶工業積液環及液體分布器。解吸塔體：主體進口硬質玻璃φ120×10－2000 mm；上出口段進口有機玻璃φ120×500 mm；下部入口段不銹鋼φ200×500 mm；填料為填料為φ100高效規整填料，帶工業積液環及液體分布器。CO2鋼瓶。
4、機械設備配置：吸收解析塔體、空氣緩沖罐、吸收液存儲罐、解析液存儲罐，附屬管道及閥門。
5、動力輸送設備：高效低噪漩渦風機、不銹鋼離心泵、電磁空氣泵。
6、檢測配置：吸收液流量控制，解析液流量控制，吸收/解析風機空氣流量檢測控制；CO2流量檢測，吸收及檢測溫度檢測。流量檢測：自動檢測及就地檢測冗余設置。
7、就地智能儀表電器控制臺：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，線槽等。裝置可由現場工控操作臺通過帶RS485通訊總線的智能儀表＋工控組態軟件的方式就地進行獨立測控，完成各實訓項目，同時留有DCS信號接口，也可通過連接DCS控制系統進行控制。
8、分析儀器：CO2在線濃度分析儀（自備）

填料塔吸收解吸操作實驗臺,電力系統微機線路實訓裝置

本裝置是根據《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過該實驗，可熟悉和掌握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平臺，而且也能作為學生熟悉和掌握電力通訊規約和多種編程軟件的硬件和軟件平臺。本裝置還配有RS-485/Modbus-RTU通信接口及上位機監控軟件。

一、裝置的安全保護體系

三相四線制電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示與保護。

控制屏電源由接觸器通過起、停按鈕進行控制。

屏上裝有電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象發生，即告警并切斷總電源，確保實驗安全。

三相調壓器原、副邊設有過流保護技術，相間、線間過電流或直接短路均能自動保護。

設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。

二、實驗項目

系統實驗

模擬系統正常﹑**﹑***小運行方式實驗

模擬系統短路實驗

保護裝置靜態試驗

微機保護裝置基本功能試驗

微機定時限過電流保護

微機無時限電流速斷保護

微機帶時限電流速斷保護

階段式電流保護

運行方式對保護靈敏度的影響及靈敏度校驗

電流電壓連鎖保護
