動力驅動與傳動系統實訓臺,齒輪傳動強度設計綜合實訓裝置

一、產品簡介

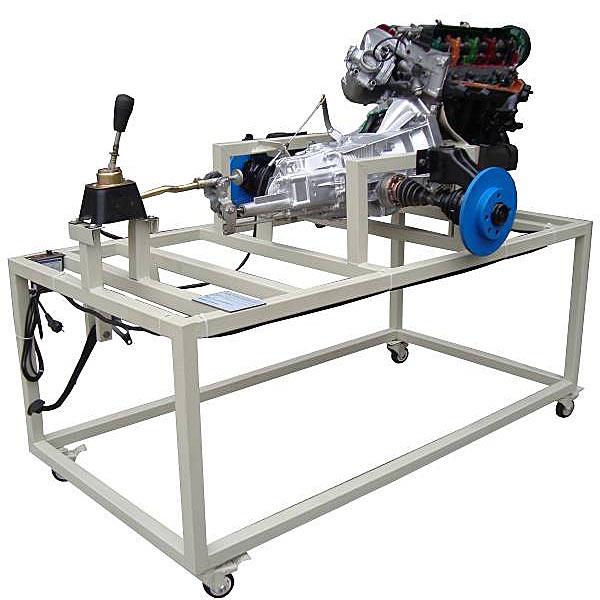

該設備采用解剖  的發動機和傳動系統實物為基礎，全面展示發動機和傳動系統的組成結構。
適合于汽車傳動系統理論教學和拆裝實訓的教學需要。

二、功能特點
1.采用真實的發動機和傳動系統部件，充分展示發動機和傳動系統的組成結構。
2.由三相電機帶動減速機，減速機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
5.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）

動力驅動與傳動系統實訓臺,齒輪傳動強度設計綜合實訓裝置

齒輪傳動強度設計是《機械設計》課程中重要的章節之一，國內外一直都沒有針對齒輪傳動彎曲強度和接觸強度進行綜合測試分析的實驗裝置，齒輪傳動強度綜合設計實驗臺的開發填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。
實驗項目內容:
1、實驗臺機械傳動鏈與部件結構的工作原理的了解、觀摩與分析，拆裝實驗。
2、實驗臺電氣信號控制與傳輸鏈的了解、觀摩及工作原理的分析。
3、操作實驗:
(1)直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設計計算；
(2)直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測試與比較分析；
(3)相同轉速下不同載荷與等載荷情況下的應力測試與比較分析；
(4)不同轉速相等載荷時應力測試與比較分析；
(5)齒輪傳動鏈測繪及受力分析。
主要技術特點:
1.采用接觸面無損傷的等效測試法解決測量齒面接觸應力的難題，用應變測試法測試齒根彎曲應力填補了國內外空白。
2.輪齒的彎曲應變和接觸應變的信號采用無衰減旋轉器，使應變信號的采集真實、穩定、可靠。
3.該實驗臺配備專用綜合分析軟件,學生可在軟件的指導下自主進行齒輪傳動強度綜合設計，并根據設計參數組裝齒輪傳動。專 用軟件可自動進行數據處理和保存,繪制實驗曲線并具有打印功能。
4.虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分數以及各考核點的得分情況。
