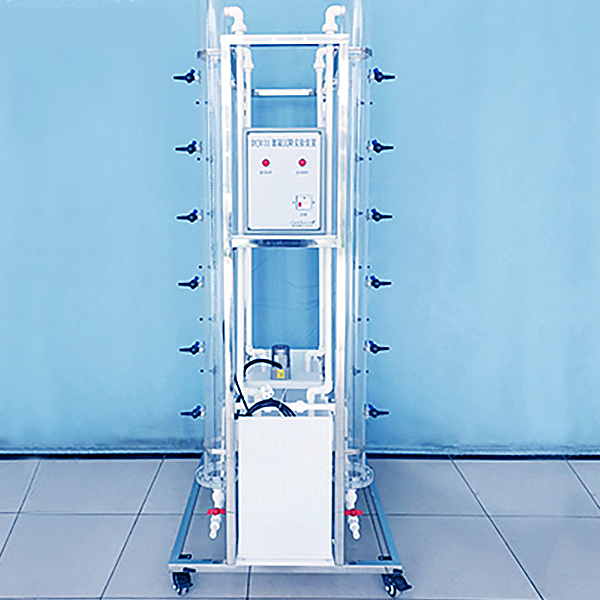

絮凝沉淀實訓臺,化工泵組拆裝實訓臺

一、實驗目的：
給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：
1、通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解；
2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝時間：10min
4、攪拌漿線速度 0.2～0.5m/s（可調）、
5、裝置外形總尺寸：長×寬×高=1170mm×300mm×600mm
6、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，300×400×500mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
4、絮凝塔1套、透明有機玻璃材質、壁厚8mm，Ø 200×700mm；（含304不銹鋼攪拌器1套）、
5、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；
6、流量測量與調節：轉子流量計1只、（0.1～1m3/h）

絮凝沉淀實訓臺,化工泵組拆裝實訓臺

裝置功能
1.學習化工用泵主要類型、工作原理及主要構成零件（根據泵的種類可以定制）。
2.學習化工用泵一般故障的判斷及處理。
3.懂得裝拆方法和工具的正確使用。
4.學習了解密封材料的種類及使用。
5.推廣6S管理機制，培養學生良好的職業素養。
6.懂得裝拆過程的安全操作規程。
設計參數
總體尺寸：2500x800x2000mm。
公用設施
無
主要設備
操作臺：1000x700mm 鋼制操作臺，上鋪操作軟墊、一端配有臺虎鉗。
貨架：1000x700mm ，可放零配件，工具，泵及易耗品。
離心泵：流量12m3/h，揚程20m，轉速2800r/min,配電機，聯軸節 1臺。
齒輪泵：流量60L/h，排出壓力0.3MPa,轉速1350r/min，配電機，聯軸節 1臺。
空氣壓縮機  排氣量0.036L/min，工作壓力0.8MPa，轉速2800r/min  2臺。
電機 1.1KW, 2臺 。
軸承起拔器:8/12寸。
轉移箱：400x600mm。
銅棒：Φ30x300mm。
