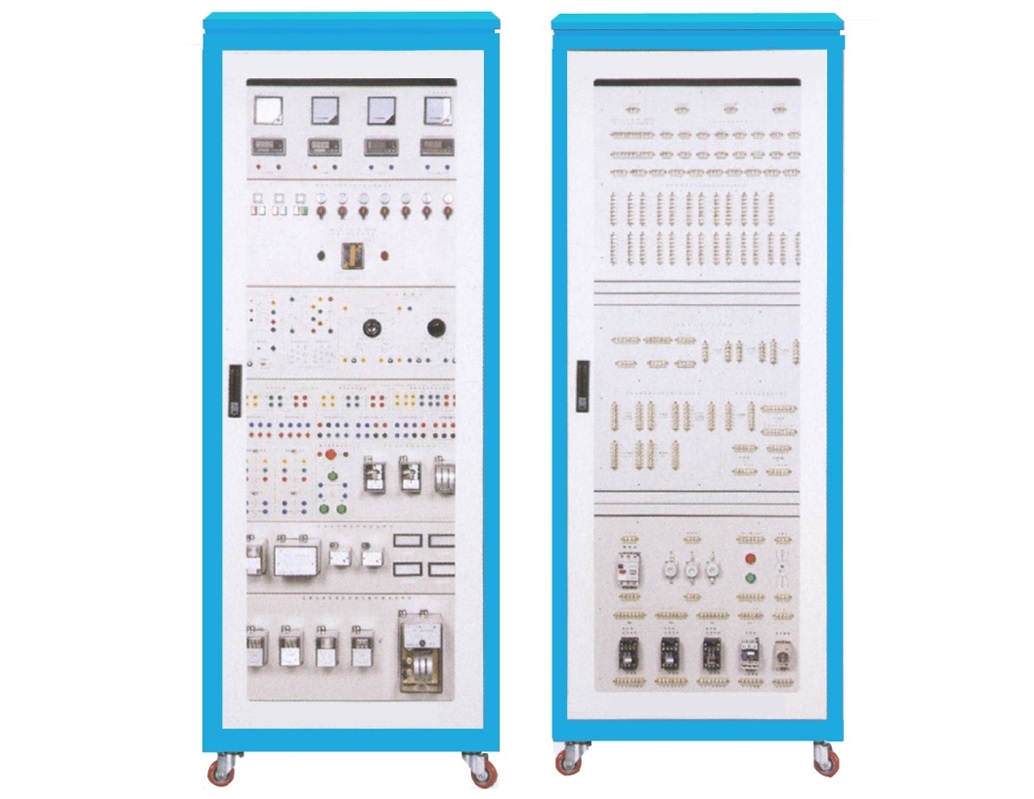

電力工程創新半實物試驗仿真平臺,變電二次安裝工實訓考核裝置

主要技術指標：

實時仿真控制器型號  ZRUREP100

1、額定數據

1）額定電源電壓: AC220V

2）額定交流電壓：相電壓100/√3V

3）額定交流電流：5A

4）額定頻率：50Hz

5）半周波：100In

6）實時仿真器機箱，仿真處理器具有4核心，處理器主頻不低于3.2GHz，具有 6MB三級緩存，采用22納米制作工藝，最高TDP為77W。處理器支持雙通道DDR3 1600內存。

2、裝置功耗

1)交流電壓回路：每相不大于1VA；

2)交流電流回路：In=5A時每相不大于1VA；In=1A時每相不大于0.5VA；

3)零序電流回路：1A；

4)保護電源回路：正常工作時,不大于12W；保護動作時,不大于15W。

5）實時仿真器接口板卡，模擬量輸入18路；電壓型信號輸入，范圍-10V-10V;模擬量輸出18路,電壓型信號輸出，范圍-10V-10V;；數字量輸入64路，TTL電平；數字量輸出64路，TTL電平。

6)實時仿真器通信卡，帶寬要求1000Mbit/s，支持以太網通信規約

7)實時仿真通信模板，模擬量輸入18路；模擬量輸出18路；數字量輸入64路；數字量輸出64路

變電二次安裝二次電氣設備實訓部分

1.電壓互感器的安裝與多種二次接線方式認知

2.電流互感器的安裝與多種二次接線方式認知

3.典型控制開關的安裝與認知

4.變電站盤用儀表的安裝與認知

5.變電站保護型電流、電壓繼電器的安裝與認知

6.變電站保護型中間、時間繼電器的安裝與認知

7.變電站保護型信號繼電器的安裝與認知

變電二次隔離開關閉鎖電路實訓部分

1.隔離開關位置指示電路接線實訓

2.單母線系統的隔離開關閉鎖接線實訓

3.單母線分段帶旁母的隔離開關閉鎖接線實訓

4.雙母線系統的隔離開關閉鎖接線實訓

5.帶接地刀閘的母線斷路器隔離開關操作閉鎖回路接線實訓

6.帶接地刀閘的輸電線路隔離開關操作閉鎖回路接線實訓

變電二次斷路器控制及繼電保護中央信號回路實訓部分

1.具有燈光監視的變電站斷路器控制回路實訓

2.具有音響監視的變電站斷路器控制回路實訓

3.斷路器“防跳躍”閉鎖控制回路實訓

4.有信號繼電器的信號起動回路實訓

5.變電站二次信號回路（不重復動作信號回路）接線實訓

6.變電站二次信號回路（重復動作信號回路）接線實訓

7.小容量變電站中央信號回路接線實訓

8.變電站直流閃光母線裝置實訓

9.電動機的Y-△啟動控制電路接線實訓

10.變電站線路無時限電流速斷保護接線實訓

11.變電站線路帶時限電流速斷保護接線實訓

變電二次自動裝置回路實訓部分

1.變電站線路自動重合閘保護實訓

2.變電站線路自動重合閘前加速保護實訓
