多功能配線培訓裝置,高低壓電氣技能實訓考核裝置

多功能配線培訓裝置柜體分為上中下三部分。柜體上部為低壓配電屏，可以進行低壓配電柜一次設備安裝配線和剩余電流保護器的安裝配線，主要部件有電壓、電流指示儀表和刀開關、按鈕開關指示燈等組成。中部為多功能網孔板，便于各種電氣元件的安裝，可安裝正反面網孔板，便于安裝儀表、動力及照明設備的安裝配線。下部可以放置電機等設備。用于培訓學員學習各種低壓設備安裝及配線工藝。

一、性能指標

1、供電：3× 220 V （380V）±10%；  50H z

2、電流：10A

3、電壓表、電流表0.5級

4、外形尺寸為800mm×600mm×2050mm

5、重量：不超過100Kg

二、主要功能特點：

適用于低壓單相分戶表接線工藝培訓、技術考核和技術鑒定

適用于用三塊單相表替代三相四線電能表接線工藝培訓、技術考核和技術鑒定

適用于低壓三相四線有、無功表接線工藝培訓、技術考核和技術鑒定

適用于低壓三相四線有功、無功聯合接線工藝培訓、技術考核和技術鑒定

適用于低壓三相四線帶電流互感器的有功、無功聯合接線工藝培訓、技術考核和技術鑒定

適用于三相三線帶電流互感器的有功、無功聯合接線工藝培訓、技術考核和技術鑒定

適用于三相異步電動機點動控制電路接線工藝培訓、技術考核和技術鑒定

適用于三相異步電動機帶過載保護、自鎖控制電路接線工藝培訓、技術考核和技術鑒定

適用于三相異步電動機正反轉控制電路接線工藝培訓、技術考核和技術鑒定

適用于三相異步電動機Y－△起動控制電路接線工藝培訓、技術考核和技術鑒定

適用于低壓配電柜安裝接線工藝培訓、技術考核和技術鑒定

適用于低壓照明動力柜安裝接線工藝培訓、技術考核和技術鑒定

適用于剩余電流保護器安裝接線工藝培訓、技術考核和技術鑒定

適用于各種表計（電壓表、電流表、功率表、功率因數表）安裝接線工藝培訓、技術考核和技術鑒定

配置多塊多功能網孔板，可兩面同時操作，便于各種元器件安裝

柜體為敞開方式，方便配線

側面放置放線柜，方便學員抽取訓練用線

標準GGD配電柜結構，方便學員模擬實際裝表配線

可以選配各種實訓項目有關的部件，便于對基層電工進行培訓、考核和技術鑒定

裝置配備

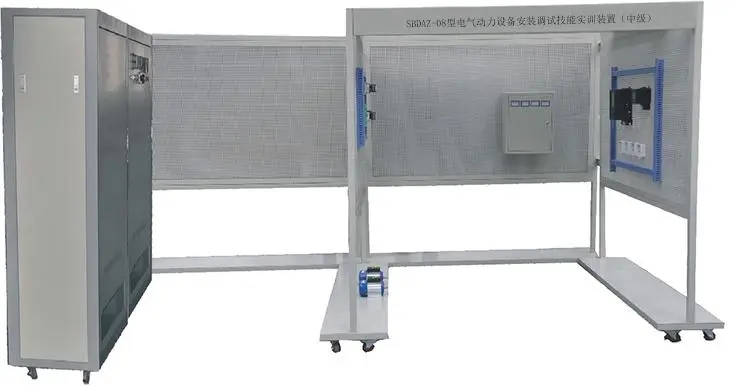

1. 實訓建筑模型
(1) 建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。
(2) 具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。
2. 交直流電源、電氣設備配備
(1) 電源部分：三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2) 實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一只、RL1-15 3A螺旋熔斷器三只、2A直插式熔斷器2只、380V交流接觸器五只、接觸器輔助觸頭五只、（5.5-8A）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流220V通電延時繼電器二只、交流220V斷電延時時間繼電器二只、直流欠電流繼電器一只、直流220V欠電壓繼電器一只、過電流繼電器一只、交流220V聲控感應開關一只、交流220V單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流220V白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ20線管、進口2025線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。
(3) 低電壓開關實訓柜一套：配有開關柜一套、400A膠板隔離開關一只、200A DW15萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、 400V/100V電壓互感器一只、5A/5A電流互感器三只、400V電壓表一只、0～５A電流表三只、功率因數表一只、電壓指示切換開關一只、4*40母線夾三只、4*40母線若干、30W散熱風扇一只、220V指示燈三只、RL1-15 10A螺旋熔斷器三只、RT18 10A直插式熔斷器2只、通用型接線端子四十只等。
(4) 變壓器實訓柜一套：配有變壓器柜一套、5kVA干式變壓器(帶無載調壓抽頭)一只、40*40母線若干、智能型溫濕度控制器一只、30W散熱風扇一只、絕緣子若干。
(5) 配電箱二套：配有配電箱兩只、150A斷路器一只、100A斷路器一只、50A斷路器三只、10A單相空氣開關二只、10A三相空氣開關二只、220V指示燈十二只。
(6) 實訓電纜一套：配有鎧裝電纜3*35平方/10kV 10米,電力電纜4*25 20米
電力電纜3*50+1*25 20米,中間電纜附件各一套、電纜橋架二米。
(7) 電動機機組、變壓器：配有電動機安裝平臺一套、350W直流電機一臺、1.1kW三相鼠籠式異步電動機一臺、5kVA干式變壓器一臺帶無載分接頭，分別可以正負5%和10%無載調壓。
(8) 折疊式人字梯一把:
3. 儀器工具
(1) 配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、40W電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。
(2) 儀器一套：鉗形電流表一只， 500V等級兆歐表一只，數字萬用表一只等。
(3) 電纜終端附件制作工具一套：交流220 V帶調溫熱風槍一只、YQK系列手動液壓鉗一把、銅鼻子三只、100W電烙鐵一把、3M卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。
四、實訓項目
（一） 電氣照明設備的安裝
1. 線管敷設
2. 管內穿線與連接導線
3. 燈具、開關插座安裝
4. 典型照明電路的安裝及接線
（二） 電纜線路的施工
1. 電纜的耐壓測試和絕緣檢測
2. 電纜支架的安裝
3. 電纜的敷設
4. 電纜的戶外式終端制作
5. 電纜的戶內式終端制作
（三） 變配電設備的安裝
1. 變壓器的安裝
2. 變壓器的接線及檢測
3. 配電箱的安裝
4. 斷路器的安裝
5. 配電箱的接線
6. 電氣二次接線
7. 線管的敷設及布線
（四） 電動機的安裝
1. 電動機的絕緣測試
2. 電動機的就位安裝
3. 電動機的首末端判別
4. 電動機機組的安裝
5. 電動機控制回路元器件的安裝
6. 電動機的接線與運行
