煤礦綜采仿真實驗設備,立井箕斗多繩摩擦輪提升與保護實訓裝置

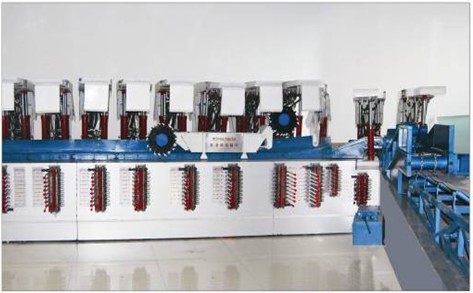

該設備是井下綜合機械化采煤工作面的生動再現，在地面就可以達到現場教學效果，是各類煤炭院校和培訓中心必不可少的實驗設備。

仿真支架有多種類型，支撐式、掩護式、支撐掩護式、放頂煤等多種架型：采煤機有多種規格，可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆。

1、主要用途：煤礦各級培訓中心及各類煤炭院校

2、可完成實訓內容：

（1）繪圖并接線：在給定的模型機原理接線圖上自主分配I/O地址，將原理接線圖未接線的部分按照自主分配的I/O地址完成接線。

（2）邏輯控制編程：根據控制要求，采用筆記本電腦為編程工具，利用PLC控制器基本指令和高級指令進行編程并安裝調試所編程序，實現題目規定的各項控制功能。該裝置可對提升機控制線路設置故障點，可鍛煉學生的原理、查找及排除故障的能力。

（3）合理設置變頻器參數，實現電機拖動所規定功能。提升機控制線路中的測試點都引到測試面板上，方便排查故障。

（4）排除故障：在提升機內部邏輯控制程序完好的情況下，排查處理在元器件和線路中設置的各類電氣故障。

（5）配有立井箕斗多繩子摩擦提升系統模型，可演示提升機的操作過程及各種保護。

（6）模型上配有故障演不系統，展示故障現象。

（7）有PLC控制系統、監控系統、主軸裝置、傳動部分、抽動系統、車槽裝置、導向輪、電動機等。

3、技術要求及主要參數：

（1）材質：鋁塑板、型鋼、有機玻璃、接線板。

（2）輸入電壓：三相四線～380V±10% 50Hz、裝置容量：≤1kVA

工作環境：環境溫度－10℃～+40℃，相對溫度≤85%（25℃），海拔＜4000m。

（3）規格：1800mm×700mm×2700mm

4、實驗裝置基本配置清單：實驗臺一個、說明書一塊、操作說明一份。

5、安裝、培訓要求：現場安裝調試，負責培訓操作教師及管理人員。

（3）組成部分：

①雙滾筒采煤機1臺，金屬制作，電動演示；

②液壓支架（可操作）4臺，金屬制作，液壓驅動；液壓支架（不可操作）8臺，金屬制作；

③破碎機1臺，金屬制作；刮板運輸機1臺，金屬制作；

④橋式轉載機1臺，金屬制作；

⑤皮帶運輸機1臺，金屬制作；

⑥泵站1臺，金屬制作；

⑦移動變電站1臺，有機板制作；

⑧控制開關5臺，有機板制作。

（4）規格：設備各項技術參數:

①雙滾筒采煤機：

規格（米）：按實物的1：3制作

模型按實際仿真制作，電動演示各系統的工程原理，仿真模擬實際操作。

采煤機箱體主體采用金屬制作。

②刮板運輸機

規格（米）：按實物的1：3制作

模型全部采用金屬材料仿真制作組成：傳動裝置、電機、刮輪組、刮板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。

功能：仿真演示

③轉載機

規格（米）：按實物的1：3制作

模型全部采用金屬材料仿真制作組成：機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。

功能：仿真演示

④破碎機（錘式）

金屬制作，實現破碎機的所有功能。

⑤液壓支架：仿真演示

規格（米）：按實物的1：3制作

支架類型有：掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型，可根據需要選擇。

全部采用金屬材料制作，液壓驅動。

功能：實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮，模擬全部動作。

⑥可伸縮膠帶輸送機：

規格（米）：按實物的1：3制作

模型全部采用金屬材料組成：機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器（模型）。

功能：仿真演示，并實現皮帶機堆煤、防跑、溫升、煙霧等保護.

⑦柱塞泵：仿真金屬制作

規格（米）：按實物的1：3制作

規格：8500mm×6500mm×1500mm
