煤電鉆綜合保護實訓裝置,礦用電動機綜合保護實訓裝置

一、設備功能

1.1功能概述：煤電鉆綜合保護裝置是在煤礦井下，對手持式煤電鉆進行遠距離啟動和停止控制，并具有過載、短路、檢漏等功能。根據實際ZBZ系列礦用隔爆型煤電鉆綜合保護裝置的電氣線路進行設計的，工作原理和功能與實際礦井應用的一樣。本裝置中設置了多個常見故障點，學員通過本裝置的培訓掌握煤電鉆保護裝置的故障檢測與維修，使學員熟悉故障的檢測方法和維修技能。本裝置適用于礦山電類專業及相關工種的技能培訓、煤礦安全崗前培訓，以及礦山維修電工的等級考核。

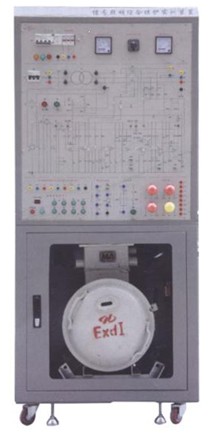

本裝置采用柜式結構，柜子上部分為鋁面板，面板上繪制有電氣原理圖，并引出相應觀測孔，以供學生測試分析用。下部分可放置ZBZ系列礦用隔爆型煤電鉆綜合保護裝置實物（用戶可以根據教學需要進行選配，若不配也可作為儲物柜使用），實物可配合鋁面板上的資源進行短路、漏電、電纜絕緣、煤電鉆的遠方啟停控制等試驗。

1.2實訓項目：

熟悉煤電鉆綜合保護裝置的工作原理

熟悉煤電鉆綜合保護裝置常見故障的排除方法

二、技術性能

1.輸入電源：三相五線～380V±10% 50Hz

2.工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

名稱	序號	整定值	動作時間	起始狀態	復位方式	復位時間
過載保護	1	1.0	長期不動作		自動	1min≤t≤3min
	2	1.2	5min≤t≤20min	從顯示電流起
	3	1.5	1min≤t≤3min	從顯示電流起
	4	6.0	8s≤t≤16s	從零電流起
斷相保護	5	1.05	1s≤t≤16s	從0.6倍顯示電流起
短路保護	6	8～10	t≥250ms	從零電流起	手動
漏電閉鎖	7	一相對地絕緣電阻低于22±4kΩ時，拒絕起動
	8	一相對地絕緣電阻低于7±2kΩ時，拒絕起動
	9	漏電檢驗電流小于1mA

三、裝置配置

序號	名稱	型號	數量	備注
1	礦用電動機綜合保護實訓裝置		1臺
2	負載		1臺
3	兆歐表	ZC25-1000V	1只	用戶自配
4	萬用表	MF47	1只	用戶自配
5	示波器	20MHz	1臺	用戶自配
