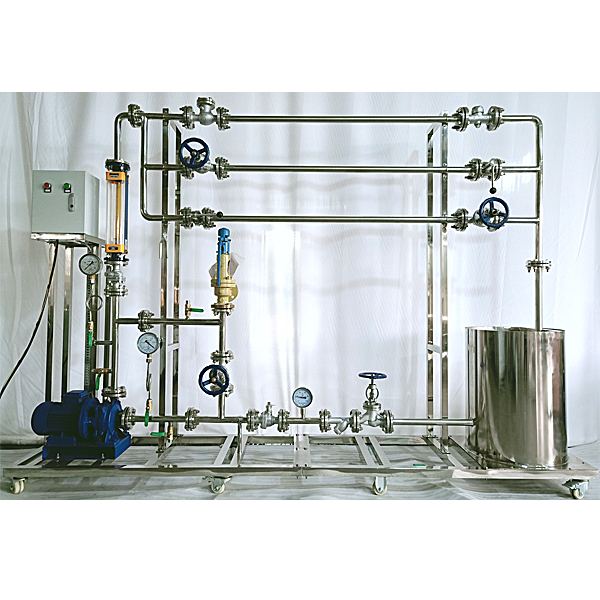

化工閥門管路實訓裝置,電力系統綜合自動化技能實訓臺

設備主體：
整機采用304不銹鋼制作，鋼制花紋板噴塑底座；2000*500*1500長*寬*高mm
液體流量: 0~4m3/h
開關盒集成于對象部分之上。
主要設備組成：
水箱，φ300*500mm，立式，敞口，304不銹鋼材質。
循環水泵，25—125 臥式化工離心泵，流量0～4m3/h，功率0.75kw,揚程20m.
水泵進口管路：DN25不銹鋼304無縫管。
水泵出口管路：DN25不銹鋼304無縫管。
回流管路：DN25不銹鋼304無縫管。
安全泄壓管路：DN25不銹鋼304無縫管。
灌泵管路：DN15不銹鋼304無縫管。
電源設備：開關盒、空氣開關、接地。
法蘭：DN25（PN16）約12片。
各種閥門：DN25球閥2臺，DN25管道過濾器1臺，DN25單向閥1臺，DN25截止閥1臺，DN25蝶閥1臺，DN15球閥2臺。
儀表檢測系統：
壓力表 0-0.4MPa 2 Y100型抗震壓力表  精度等級 2.5
玻璃轉子流量計：DN25法蘭轉子流量計1臺。精度等級 4
登高凳 2個
呆板手 24×22 6只
呆板手 19×17 6只
活板手 10寸 1只
小撬棒 50cm 2只
管子鉗 300mm 2把

化工閥門管路實訓裝置,電力系統綜合自動化技能實訓臺

電力系統自動化創新實驗臺是一個自動化程度很高的多功能實驗平臺，可單獨使用開出多門電氣工程專業課程的教學實驗，多套培訓系統還可組成復雜電力網系統進行綜合實驗、實訓，并由電力自動化監控系統實現電力網綜合監控。

設備入口均設有漏電保護器。

整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。

1、發電機組控制屏

發電機組控制屏與發電機組相連，完成發電機組的勵磁調節、調速及系統并列功能，為發電廠自動化提供條件。

發電機組控制屏由測量儀表單元、調速系統、勵磁系統、準同期裝置、一次接線圖、三相模擬斷路器、互感器、勵磁整流模塊、調速整流模塊等組成。

測量儀表單元：包含直流電壓表、直流電流表各2只，分別指示原動機電樞電壓和電流、發電機勵磁電壓和電流；交流電壓表2只，分別指示機端電壓和系統電壓；頻率表兩只，分別指示機端頻率和系統頻率；三相有功功率表1只，三相無功功率表1只，分別指示發電機組有功和無功負載。

設備運行參數：

設備工作電壓為AC380V、50Hz。進線為三相五線制。

設備允許工作環境溫度至少在-10℃－+40℃范圍內。

設備允許環境相對濕度不低于85％（25℃）。

設備整機容量低于10kVA，電流小于20A。

2、電力系統綜合自動化實驗系統（實驗臺）

電力系統綜合自動化實驗系統實驗臺提供了一個典型的電力系統運行一次主系統。

實驗臺由模擬一次主系統、多功能微機保護裝置、短路設置模塊、指示儀表等構成。
