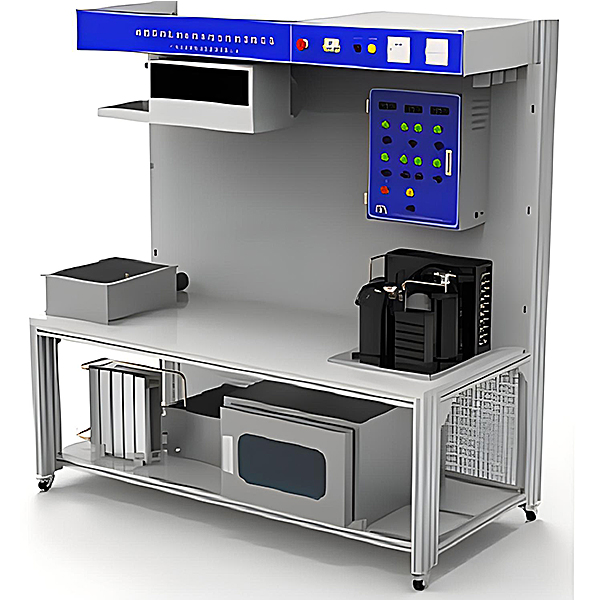

多功能制冷技術實訓裝置,發動機電控故障仿真實驗臺

一、概述
  該設備依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備在制冷專業教學實訓主要體現有三個方面的內容，分別是供暖安裝與調試、冷水系統的應用設計、冷庫系統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣制冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用于制冷空調類專業教學，以及制冷空調行業技術人員的培訓與鑒定。
二、技術參數
    1、工作電源：單相三線 AC220V ±10%  50Hz
    2、環境溫度：－5℃—40℃
    3、相對濕度：≤85﹪  （25℃）
    4、整機功耗：＜1.5KW
    5、電源總開關帶漏電保護  IΔn≦30mA，時間≦0.1S
6、具有電壓、電流指示、供電指示

三、配置：
1、工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有 LED 燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L 容積。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。L400mm*W500mm*H200mm。

多功能制冷技術實訓裝置,發動機電控故障仿真實驗臺

一、系統組成
汽車電控系統真實材料制作。
二、硬件部分
1、采用實車部件的模擬結構組件：包括傳感器，執行器，儀表，開關，控制電路圖繼電器、各種模擬裝置等。
2、詳細仿真功能模塊：發動機電控燃油噴射系統電路及電路圖，空調風扇系統電控電路，電子油門系統，燃油泵控制電路，繼電器馬達控制電路，汽車大燈燈光控制電路，汽車啟動蓄電池電路。
三、仿真部分
1）可以仿真汽車故障癥狀,讓學生感知故障狀態,并由癥狀入手,進行多系統,綜合故障診斷分析測量,可通過仿真系統進行有無故障的癥狀對比。
2）可模擬故障設置與模擬故障排除，豐富的實車維修經驗與真實的案例分析。
3）可直接從面板上，利用汽車維修常用工具如數字萬用電表，解碼器，多通道示波器等，測量電路系統的信號參數OBDII的內容，便于在教室里做實操培訓；
4）機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
