物聯網綜合實驗臺,樓宇電氣控制實訓裝置

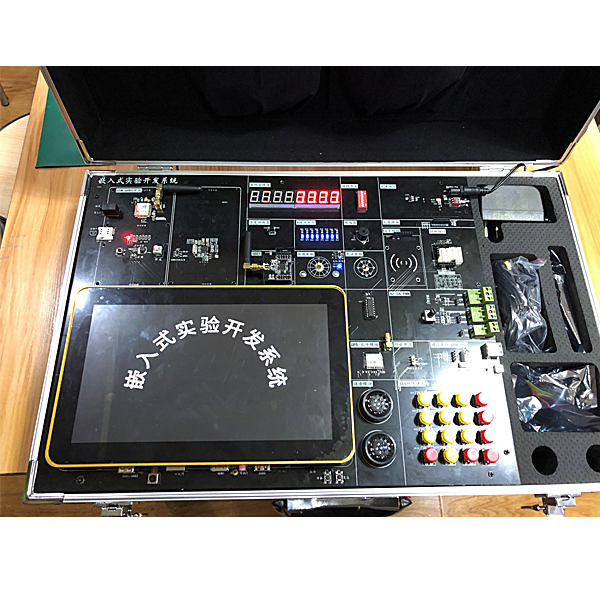

開發平臺由拔插式核心板、底板、10.1寸觸摸屏（可選7寸）、無線組網模塊、創新模塊五個部分組成。核心板采用8層板工藝設計，確保穩定可靠，可以批量用于平板電腦，車機，學習機，POS機，游戲機，行業監控等多種領域。同時支持4418核心板和6818核心板。三星S5P6818處理器，運行主頻高達，1.4GHz+，S5P6818內部集成了Mali-400MP高性能圖形引擎，支持3D圖形流暢運行，并可播放1080P全高清視頻。底板留有豐富的外設，幾乎可以演示6818芯片的全部功能，支持千兆以太網、板載LVDS接口、MIPI接口、USB、HDMI等。液晶板默認采用10.1寸TFT液晶屏，同時可選配7寸液晶屏，支持背光亮度無級調節。開發平臺保留了一個紅外一體化接收頭。為了適應教學，實驗開發系統添加了4*4矩陣鍵盤，8路LED流水燈、8路撥碼開關、8為共陽數碼管（支持動態掃描）、蜂鳴器、溫度傳感器、
2路12位ADC、2路DAC和1路PWM、步進電機、直流電機（含碼盤）、SIM800CGPRS/GSM無線通信模塊、RFID射頻模塊、GPS/北斗通信模塊、無線通信接口（支持6種無線通信模），創新模塊接口（支持20多種傳感器/功能模塊）。
核心板適用于工控，電力，通訊，醫療，媒體，安防，車載，金融，消費電子，手持設備，游戲機，顯示控制，教學儀器等多種領域，它向下無縫兼容L4418CV3核心板，管腳定義完全相同，可廣泛用于POS，游戲機，教學實驗平臺，多媒體終端，PDA，點菜機，廣告機等領域。
功能特性：

內核：ARMCortex-A53八核；
主頻：1.4GHz*8；
內存：1GBDDR3，可定制2GBDDR3；
Flash：支持8GB/16GB/32GBemmc可選，標配8GBemmc；
24位RGB接口；
8位LVDS接口；
三路USBHOST接口，支持更多的USB設備同時使用；
USBOTG接口；
三路TTLUART接口；
1路TF卡接口；
8路LED指示；
復位按鈕；
軟件開關機按鈕；
標配外置揚聲器；

物聯網綜合實驗臺,樓宇電氣控制實訓裝置

⑴實訓功能
1、本裝置采用正反二面開門的離墻式威圖電氣控制柜，且正反面同時都可以操作，柜體中寬度能保證兩個學生同時合作接線實訓的需要，其外形尺寸寬×厚×高分別為：800×600×2000 mm。柜體采用厚度為國標1.5以上的優質鋼板，柜門采用厚度為國標2.0以上的優質鋼板并安裝四塊大的玻璃，學生能通過玻璃看清柜內各元器件及相應的動作，金屬表面噴塑，柜體中間有二塊優質環氧樹脂絕緣板和相應的支架系統隔離正反兩個柜體，安裝板上安裝智能建筑電氣控制線路各實訓考核模塊。各元器件所有的接線端都連接至相應的專用實訓接線端子上，每個接線端上都套有用電腦打印接線端名稱及編號的套管，并且更換方便。被控制電機安裝于電氣控制柜內。
2、電氣柜體正面內安裝賓館及公寓內部單相電氣控制電路，主要包括賓館客房及公寓住宅全套單相電照明及電器插座模塊(含專用控制面板)同時還配備各種弱電信息模塊。學生通過各種不同的線路連接，既能進行一些諸如請勿打擾電路安裝等小課題的實訓，也能進行一些諸如客房全套電器安裝及故障設置和排除等綜合性課題的實訓。
3、電氣柜體反面內安裝智能建筑三相電氣控制電路，主要包括智能建筑中各種消防、給排水、暖通、空調等系統及常用建筑設備中動力設備控制所需的各種控制電器。學生通過各種不同的線路連接，既能進行一些諸如三相電能測量，通過電流互感器測量電流，萬能轉換開關測量進線三相電壓等小課題，也能進行一些諸如二臺自動噴淋泵一用一備(星／三角降壓啟動)，及“室內消火栓加壓水泵電氣控制”和“自動噴水滅火系統加壓水泵電氣控制”全套電器按裝及故障設置和排除等綜合性課題的實訓。
⑵技術指標
輸入電壓：三相四線(或三相五線)～380v±10％50Hz
工作環境：溫度-10～+40℃ 相對濕度<85％(25℃)海拔<4000m
裝置容量：<1KVA
重量：  200Kg
漏電保護動作電流：  ≤30mA；漏電保護動作時間：  ≤0.1 s
外形尺寸：  800×600×2000mm3
安全保護：具有漏電保護裝置和開門自動斷電裝置
故障設置：具有故障設置功能
