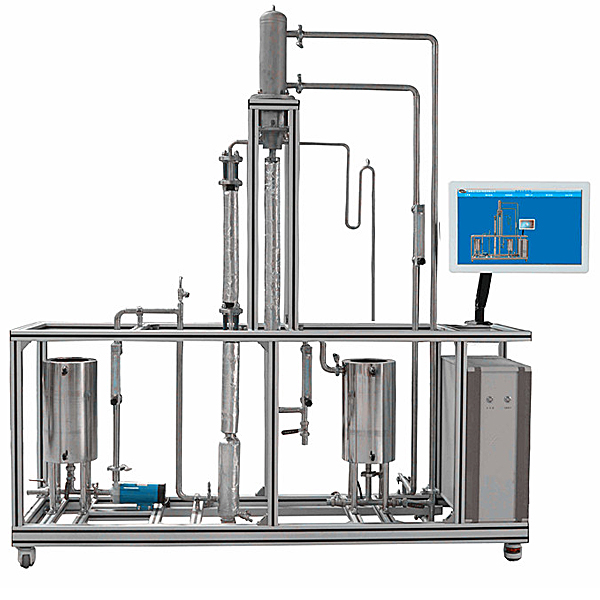

單管升膜蒸發實驗裝置,六工位電工技能實訓臺

裝置功能：
觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。
測量在不同流型下的對流傳熱系數及蒸汽的干度。
設計參數：
傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。
公用設施：
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
主要設備：
1、304不銹鋼蒸汽發生器：功率2.0KW，可調，帶保溫層。蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。蒸汽發生器帶有壓力保護裝置，壓力可調節設置，能高低壓報警。
2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。
3、玻璃觀測段 長度200mm石英玻璃視窗，觀測視窗為雙層玻璃結構，能保護觀測安全，外包有機玻璃管防護。
4、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。
5、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。
6、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。
7、單管升膜蒸發器尺寸，管內徑14mm，管長1400mm。套管外徑57mm，管長1400mm。

單管升膜蒸發實驗裝置,六工位電工技能實訓臺

一、技術性能：

1、工作電源:三相五線制AC380V土5%  50Hz
2、安全保護:漏電保護(動作電流≤30mA)過流保護，熔斷器保護；
3、額定功率:≤2KW；
4、環境溫度:-10℃~40℃；
5、相對濕度:≤85%；

二、配置技術參數:
1、桌身部分:采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分:整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。
4、多功能網板部分:多功能網孔板采用網版式設計，主體采用1.5mm厚的拉絲不銹鋼板加工成型，采用5X10mm孔加工，配合固定膠粒卡子，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
5、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
