變頻恒壓供水控制實訓裝置,模電技術實驗臺

注：可單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用

產品特點

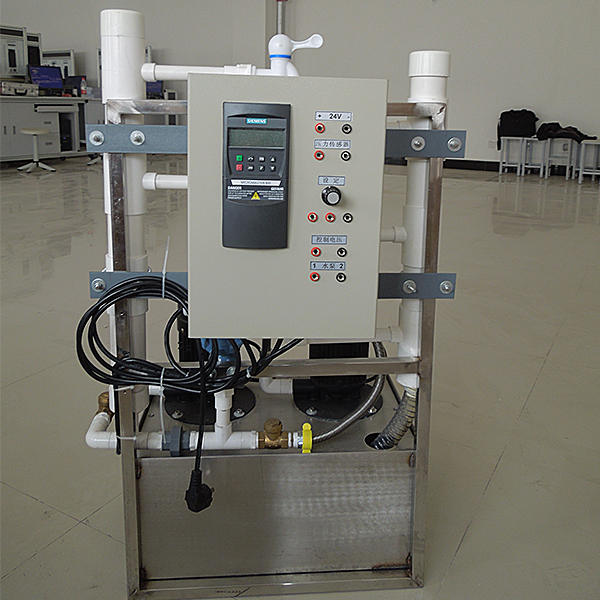

“變頻恒壓供水實訓模型”是隨技術日益成熟和完善，人們節能意識不斷增強的形勢下，由本公司精心研制開發生產的設備。該模型可模擬住宅小區、高層建筑的生活及消防供水系統。模型主要由水泵、壓力變送器、蓄水池、水龍頭等設備構成，能夠完成常規的電機變頻調速、靜態壓力定值控制、動態變頻恒壓供水等實訓項目。
它可廣泛應用于本公司生產的配有變頻器實驗掛箱或配有變頻器、、繼電接觸器實訓掛箱的實訓裝置中。

技術參數

1、工作電源：三相四線制AC380V±10%/50Hz；
2、工作環境：溫度+3℃-+45℃；相對濕度<85%(25℃)；海拔<4000m；
3、變頻范圍：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、壓力控制范圍：低壓控制4-12kPa；高壓控制10-35kPa。

變頻器模塊（選配）：

采用西門子MM420系列高性能變頻器，三相輸出，輸出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有線性V/F控制、平方V/F，可編程多點設定v/f控制，磁通電流控制（FCC）等多種控制模式。集成數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。

變頻恒壓供水控制實訓裝置,模電技術實驗臺

模擬電路實驗箱將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的最新型實驗設備。
一、實驗箱組成
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源：輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈
輸出：※DC：- 5V～-12V可調， I≥0.5A
※DC：＋5V～＋27V可調, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，可通過直流電壓表實時監控電壓值，內阻小于0.1歐姆。
（3）兩路可調直流信號源：
     雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
（4）低頻信號源:2HZ-20KHZ   四檔可調  輸出幅度：0-10V
     分別可輸出方波、三角波、正弦波三種波形
（5）數字式頻率計(測量范圍：0~200KHZ)
（6）數字直流電壓表（測量范圍：0~200V）
（7）分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱功放電路；電位器組；電阻、電容和二三極管、揚效應管、可控硅等組成。
（8）集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
（9）提供5只高精度電位器（1K，10K，100K，470K，1M）
（10）提供1只8W揚聲器
（11）元件區還提供多種規格電阻、電容，二極管供用戶自由搭建使用。
（12）提供詳細實驗指導書、WORD電子文檔等。
