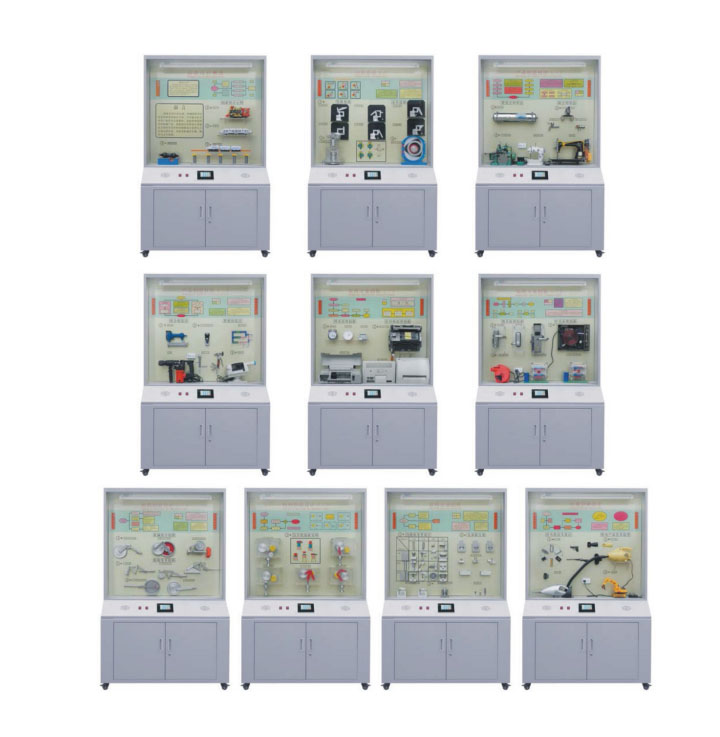

序號

陳列柜名稱

陳列柜內容

1

課程設計概述

A、 前言牌、課程設教材；B、 電動絞車、電動螺旋起重機；C、 課程設計進程、設計任務書

2

傳動裝置總體設計

A、 總體設計進程、設計任務書（方案3）；B、 傳動方案擬定(方案1)(方案2)

C、 傳動比合理分配

3

減速器結構（一）

A、 一級圓柱齒輪減速器裝配圖、 二級圓柱齒輪減速器裝配圖；B、 一級圓柱齒輪減速器 、一級齒輪減速器（方形）；C、 減速器附件

4

減速器結構（二）

A、 圓錐一圓柱齒輪減速器裝配圖 蝸桿一齒輪減速器裝置圖；B、 圓錐一圓柱齒輪減速器 、電動機齒輪減速器、 蝸桿一齒輪減速器；C、 小錐齒輪軸系結構、蝸桿軸系結構

5

裝配圖設計（一）

A、 圓柱齒輪減速器裝配圖設計：第一、二、三階段草圖；B、 軸結構設計過程，圓柱齒輪減速器；C、 圓錐一圓柱齒輪減速器（含1級和2級減速器實物），蝸桿減速器（含風冷上置式和水冷下置式減速器實物）

6

裝配圖設計（二）

A、 螺旋起重機裝配設計、變速傳動裝置；B、 電動螺旋起重機裝配圖、變速傳動裝置裝配圖；C、 電動螺旋起重機、變速傳動裝置圖設計

7

設計錯誤分析（一）

A、 結構不合理的設計；B、 潤滑和密封不適當設計；C、 工藝不良設計

8

設計錯誤分析（二）

A、 設計錯誤綜合分析、錯誤分類說明；B、 綜合錯誤改正圖例

9

零件工作圖設計

A、 軸零件工作圖正、誤比較說明；B、 軸加工、工藝過程、箱體零件圖及實物；C、 齒輪工作圖及齒輪加工工藝說明

10

軸系結構結構正誤對照

A、 圓柱齒輪軸系結構正誤對照模型；B、 圓錐齒輪軸系結構正誤對照模型；C、 蝸輪蝸桿

軸系結構正誤對照模型
