制圖多面投影箱,軸系裝配工藝技能實訓裝置

1、主要技術指標

(1) 軸系裝配工藝技能實訓裝置,軸系教學設備,軸系實驗臺采用鐵質雙層亞光密紋噴塑結構，鑄件平板臺面，鋁質面板。設有四個帶剎車萬向輪，便于移動和固定。鑄件平板外形尺寸：750mm×420mm×40mm

(2) 輸入電源：單相三線～220V±10% 50Hz

(3) 外形尺寸：750mm×600mm×1060mm

2. 交流減速電機1臺：額定功率90W，調速范圍0～50r/min

3. 機械零部件1套：配有支承、齒輪、軸、軸承、端蓋、聯軸器、定位零件、鍵聯接、螺紋聯接以及防松件等10大類型。學生根據軸系裝配圖及工作情況可自主選擇。主要裝配方案如下：

1.單-球組合

2.單-球-墊組合

3.單-球-環組合

4.單-球-嵌組合

5.單-球-嵌-套組合

6.單-推-墊組合

7.單-球-蓋-嵌-套組合

8.單-推-蓋-嵌-套組合

9.單-推-墊組合

10.單-球-墊-軸-齒組合

11.單-推-墊-軸-齒組合

12.單-推-墊-中軸-齒組合

13.單-球-雙-推-墊-軸-齒組合

14.套-雙-推-墊-軸-錐組合

15.套-雙-推-墊-軸-錐-鎖組合

16.單-17.單-球-墊-壓密組合

18.單-球-雙-平推-墊-軸-齒組合

19.單-推-墊-外調組合

20.單-推-軸-蝸組合

21.單-球調-墊組合

22.單-球-軸擋組合

23.單-球-墊-軸擋-嵌組合

24.單-球-墊-軸擋組合

25.單-球-墊-中軸-齒組合

26.單-調心-墊-中軸-齒組合

27.單-球-墊-中軸-齒-悶組合

28.單-球-墊-中軸-齒-悶-密組合

29.單-背推-墊組合

30.單-球-雙-背推-墊-軸-齒組合

31.單-調心-雙-背推-墊-軸-齒組合

32.球-墊-密組合裝配工藝，將零部件進行裝配組合。

制圖投影箱模型

序號	配合教材	件數	單位	材料	單價 ( 塑料/木質 )
ZRJXM-ZT-1	南京機器制造學校、上海機器制造學校、哈爾濱機電制造學校、福建機電制造學校編夏華生主編《機械制圖》畫法幾何 25 × 25 多面投影箱 ( 第三版 )	45	套	外殼有機玻璃投影箱	6900/10800
ZRJXM-ZT-2	勞動社會保障出版社，職業技術學校機械類通用教材《機械制圖》第四版畫法幾何 25 × 25 多面投影箱	27	套	外殼有機玻璃投影箱	4500/8100
ZRJXM-ZT-3	勞動社會保障出版社，職業技術學校機械類通用教材《機械制圖》第五版畫法幾何 25 × 25 多面投影箱	27	套	外殼有機玻璃投影箱	4500/8100

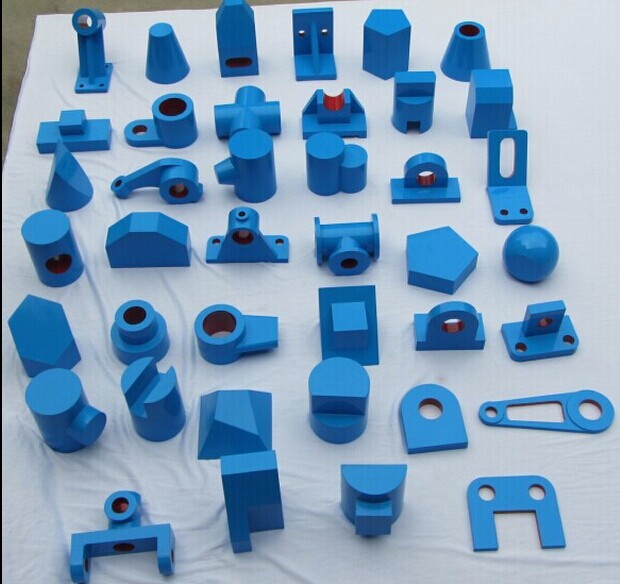

制圖習題集模型

序號	配合教材	件數	單位	材料	單價 ( 塑料/木質 )
ZRJXM-ZT-4	技工學校機械類通用教材《機械制圖習題集》 ( 第四版 ) 一書造型	120	套	工程塑料或者木制，木質表面涂漆防止受潮變形	6500/7200
ZRJXM-ZT-5	職業技術教育規劃教材胡建生主編《機械制圖習題集》 ( 非機類 ) 一書造型	90	套	工程塑料或者木制，木質表面涂漆防止受潮變形	5000/5400
ZRJXM-ZT-6	清華大學出版社鄒宜侯主編《機械制圖習題集》（非機類） ( 第四版 ) 一書造型	90	套	工程塑料或者木制，木質表面涂漆防止受潮變形	5000/5400
ZRJXM-ZT-7	高等教育出版社王蘭英主編《機械制圖習題集》一書造型	75	套	工程塑料或者木制，木質表面涂漆防止受潮變形	4200/4500
ZRJXM-ZT-8	高職高專規劃教材王漠金主編《機械制圖習題集》 ( 非機類 ) 一書造型	80	套	工程塑料或者木制，木質表面涂漆防止受潮變形	4500/4800
ZRJXM-ZT-9	西安交通大學工程制圖教研室編《畫法幾何及工程制圖習題集》一書造型	90	套	工程塑料或者木制，木質表面涂漆防止受潮變形	5000/5400
ZRJXM-ZT-10	華南理工大學出版社吳機際主編《機械制圖習題集》一書造型	110	套	工程塑料或者木制，木質表面涂漆防止受潮變形	6000/6600
ZRJXM-ZT-11	湖南省中等職業技術教育教材《機械制圖習題集》一書造型	100	套	工程塑料或者木制，木質表面涂漆防止受潮變形	5500/6000
ZRJXM-ZT-12	勞動人事出版社通用教材《機械制圖習題集》 ( 第三版 )	140	套	工程塑料或者木制，木質表面涂漆防止受潮變形	7000/8400
ZRJXM-ZT-13	勞動社會保障出版社，職業技術學校機械類通用教材《機械制圖習題集》第五版一書造型	140	套	工程塑料或者木制，木質表面涂漆防止受潮變形	7000/8400
ZRJXM-ZT-14	勞動社會保障出版社，職業技術學校機械類通用教材《機械制圖習題集》第四版一書造型	140	套	工程塑料或者木制，木質表面涂漆防止受潮變形	7000/8400
ZRJXM-ZT-15	勞動社會保障出版社，職業技術學校非械類通用教材《機械制圖習題集》 ( 非機類 ) 一書造型	140	套	工程塑料或者木制，木質表面涂漆防止受潮變形	7000/8400
ZRJXM-ZT-16	黑龍江省教育學院王幼龍主編《機械制圖習題集》一書造型	115	套	工程塑料或者木制，木質表面涂漆防止受潮變形	6500/8000
ZRJXM-ZT-17	中等職業學校機械類金大鷹主編《機械制圖習題集》第六版一書造型	140	套	工程塑料或者木制，木質表面涂漆防止受潮變形	7000/8400
ZRJXM-ZT-18	技工學校規劃教材金大鷹主編《機械制圖習題集》一書造型	120	套	工程塑料或者木制，木質表面涂漆防止受潮變形	6500/7200
ZRJXM-ZT-19	中等專業學校教材毛之穎主編《機械制圖習題集》（非機類）一書造型	80	套	工程塑料或者木制，木質表面涂漆防止受潮變形	4500/4800
ZRJXM-ZT-20	高職高專規劃教材胡建生主編《工程制圖習題集》第二版一書造型	110	套	工程塑料或者木制，木質表面涂漆防止受潮變形	6000/6600
ZRJXM-ZT-21	高職高專機械類專業規劃教材呂素霞主編《現代機械制圖習題集》一書造型	60	套	工程塑料或者木制，木質表面涂漆防止受潮變形	4000/4500
ZRJXM-ZT-22	南京機器制造學校、上海機器制造學校、哈爾濱機電制造學校、福建機電制造學校編夏華生主編《機械制圖習題集》 ( 第三版 ) 一書造型	95	套	工程塑料或者木制，木質表面涂漆防止受潮變形	5200/5700
