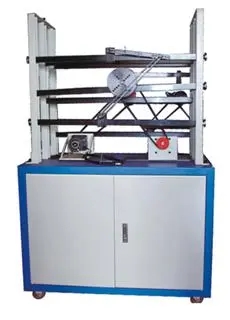

機構創新設計、拼裝及運動分析實驗臺,減速器拆裝模型

A型

一、主要實驗內容

1、機構創新設計及拼裝。2、典型機構的虛擬設計。3、對典型機構約三維運動仿真及設計拼裝。4、實用機構設計拼裝。

二、主要性能特點

1、實驗臺采用一臺二架約結構，可供二組學生使用，同時二組同學之間可協作實驗。

2、具有齊備構件庫:

包括: 1、桿構件(出種長度規格); 2、連接銷(12種); 3、轉動座(活動固定用); 4、槽輪組件; 5、凸輪組件;6、齒輪組件( 直齒、蝸輪蝸桿) ;7、棘輪組件;8、帶傳動組件;9、傳動組件; 10、關節軸承組件;11、動力組件(變速電機) ;12、工作模擬組件(模擬工作對象)。

三、主要技術參數

1、電機功率: 60W ，傳動比15: 1，數量2臺

2、每臺配桿六根，長度為1000mm

3、構件數量多達40個

4、臺架尺寸:為1200*2200*600 1臺架重量為: 280kg

序號	貨物名稱	參數	市場報價
1.	一級圓柱直齒輪減速器	200180170 可測繪全鋁制	1250
2.	一級圓柱斜齒輪減速器	200180170 可測繪全鋁制	1250
3.	一級圓柱人字齒輪減速器	200180170 可測繪全鋁制	1300
4.	一級圓柱直齒輪減速器	230200190 可測繪全鋁制	1450
5.	一級圓柱斜齒輪減速器	230200190 可測繪全鋁制	1450
6.	一級圓柱人字齒輪減速器	230200190 可測繪全鋁制	1550
7.	展開式兩級圓柱減速器	300260185 可測繪全鋁制	2000
8.	分流兩級圓柱減速器	300270185 可測繪全鋁制	2200
9.	同軸式兩級減速器	280260190 可測繪全鋁制	2200
10.	單級圓錐齒輪減速器	330250180 可測繪全鋁制	2000
11.	兩級圓錐圓柱減速器	330250180 可測繪全鋁制	2200
12.	新型單級圓柱齒輪減速器	230200170 可測繪全鋁制	2000
13.	兩級渦輪蝸桿減速器	300300280 可測繪全鋁制	2200
14.	蝸桿上置式減速器	280210280 可測繪全鋁制	1900
15.	蝸桿下置式減速器	280210280 可測繪全鋁制	1900
16.	蝸桿旁置式減速器	280240200 可測繪全鋁制	1900
17.	一齒差行星齒輪減速器	280160280 可測繪全鋁制	3000
18.	諧波齒輪減速器	250160250 可測繪全鋁制	3200
19.	擺線針輪減速器	250160250 可測繪全鋁制	3200
20.	中心驅動減速器	210300260 可測繪全鋁制	2400
21.	兩級同軸分流式減速器	350260180 可測繪全鋁制	3000
22.	齒輪蝸桿減速器	300340180 可測繪全鋁制	2800
23.	圓柱齒輪錐齒輪蝸桿組合減速器	250250190 可測繪全鋁制	3000
24.	兩級自動送料齒輪箱	180200160 可測繪全鋁制	2500
25.	組合齒輪變速箱	320310190 可測繪全鋁制	3500
26.	展開式兩級圓柱斜齒輪減速器	300260185 可測繪全鋁制	2000
27.	分流式兩級斜齒輪減速器	300270185 可測繪全鋁制	2200
28.	上下軸布置式減速器	250230300 可測繪全鋁制	2500
29.	三級圓柱圓錐減速器	550260280 可測繪全鋁制	4500
30.	三級圓柱齒輪減速器	500260280 可測繪全鋁制	4500
31.	三級分流式減速器	500300280 可測繪全鋁制	4500
32.	四環減速器	550330240 可測繪全鋁制	5500
