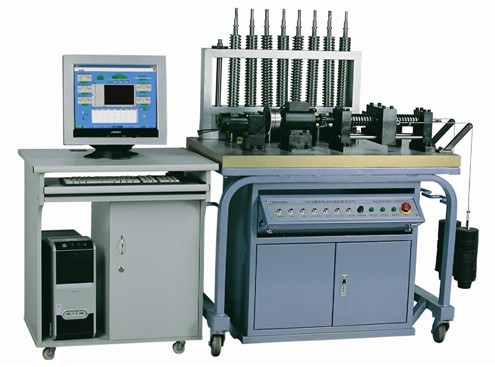

螺紋傳動設計及檢測分析試驗臺,滾動軸承承組合及受力分析實驗臺

一、主要性能特點

1、提供三種類型九種參數的螺紋供裝配和實驗用，可觀察不同螺紋傳動的運行狀態

2、可檢測到系統運動輸入構件及運動輸出構件的速度和轉矩，計算出相應的系統傳動效率。

3、模擬裝拆試驗臺傳動系統并模擬系統運行。

配置及技術性能

1. 實驗臺

(1)實驗桌采用鐵質雙層亞光密紋噴塑結構，平板臺面，鋁質面板。設有帶鎖柜子，可放置配件及資料等。實驗桌還設有四個帶剎車萬向輪，便于移動和固定。平板外形尺寸：750mm×420mm×40mm。

(2)輸入電源：單相三線 AC220V±10%  50Hz

(3)電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A

(4)交流減速電機調速器1個：給電機提供可調電源

(5)數據采集器 1套

2. 實驗機構

(1)滾動軸承公稱直徑：D=50mm

(2)滾動軸承跨度：L=300mm

(3)滾動軸承：2種（圓錐滾子軸承）

(4)可移動的滾動軸承座：1對

(5)滾動軸承徑向加載裝置：1套（作用點位置可在0～130mm內任意調節）

3. 交流減速電機 1臺：額定功率90W，調速范圍 0～100r/min

4. 滾動軸承徑向載荷傳感器16個,量程：5000N

5. 總徑向載荷傳感器1個,量程：10000N

6. 總軸向載荷傳感器1個,量程：10000N

7. 左、右滾動軸承軸向載荷傳感器各1個,量程：：10000N

8. 配件：軟件光盤、實驗指導書

9. 計算機測試分析軟件

具有數據采集、測試分析、數據曲線擬合、保存并打印實驗數據和實驗報告等功能。可測量滾子對外圈的壓力及變化情況、測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布情況，并擬合繪制出實時變化曲線。

三、 實驗項目

1. 軸承外圈載荷分布測試，并作出載荷分布曲線

2. 軸承外圈應力變化規律的測試實驗，模擬滾動體和內圈的應力變化規律

3. 滾動軸承組合設計實驗，測試滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷的關系，并進行滾動軸承組合設計計算
