創意齒輪綜合加工傳動分析實訓臺,輪系創新組合及結構分析綜合實驗臺

一、實驗項目：

1、插齒滾齒一體機傳動原理創新分析。

2、插齒滾齒一體機構運動分析（繪制機構運動簡圖用計算傳動比）。

3、齒輪切制實訓：學生可分別用插齒、滾齒加工方法切制蠟制毛坯三種齒數的標準、正變位、負變位齒輪共9種。

4、對比分析標準齒輪、正變位齒輪、負變位齒輪的加工特點。對比分析根切齒輪和不根切齒輪的齒形特點。

5、機械傳動裝置的裝拆實驗。
6、機械參數（齒輪參數、尺寸公差及形位公差）測定實驗。

二、基本結構：

1、機械基礎傳動分析實訓裝置架外形尺寸（長×寬×高）：1000×760×1320mm，材料采用：2mm冷軋鋼板，表面處理：分色噴塑。
2、實驗臺平板外形尺寸（長×寬×高）：1000×580×20mm，材料采用：2mm冷軋鋼板，表面處理：陽極氧化（黑色）。
3、實驗裝置由多種基本的傳動機構組成，如圓柱齒輪機構、圓錐齒輪機構、蝸桿蝸輪機構、螺旋齒輪機構、直線運動平面連桿機構、平行四邊形連桿機構、螺旋傳動機構以及鏈傳動、滑鍵配合等。組成插齒機床與滾齒機床的傳動系統，形成互相協調聯動的范成運動、切削運動 、進給運動、讓刀運動。

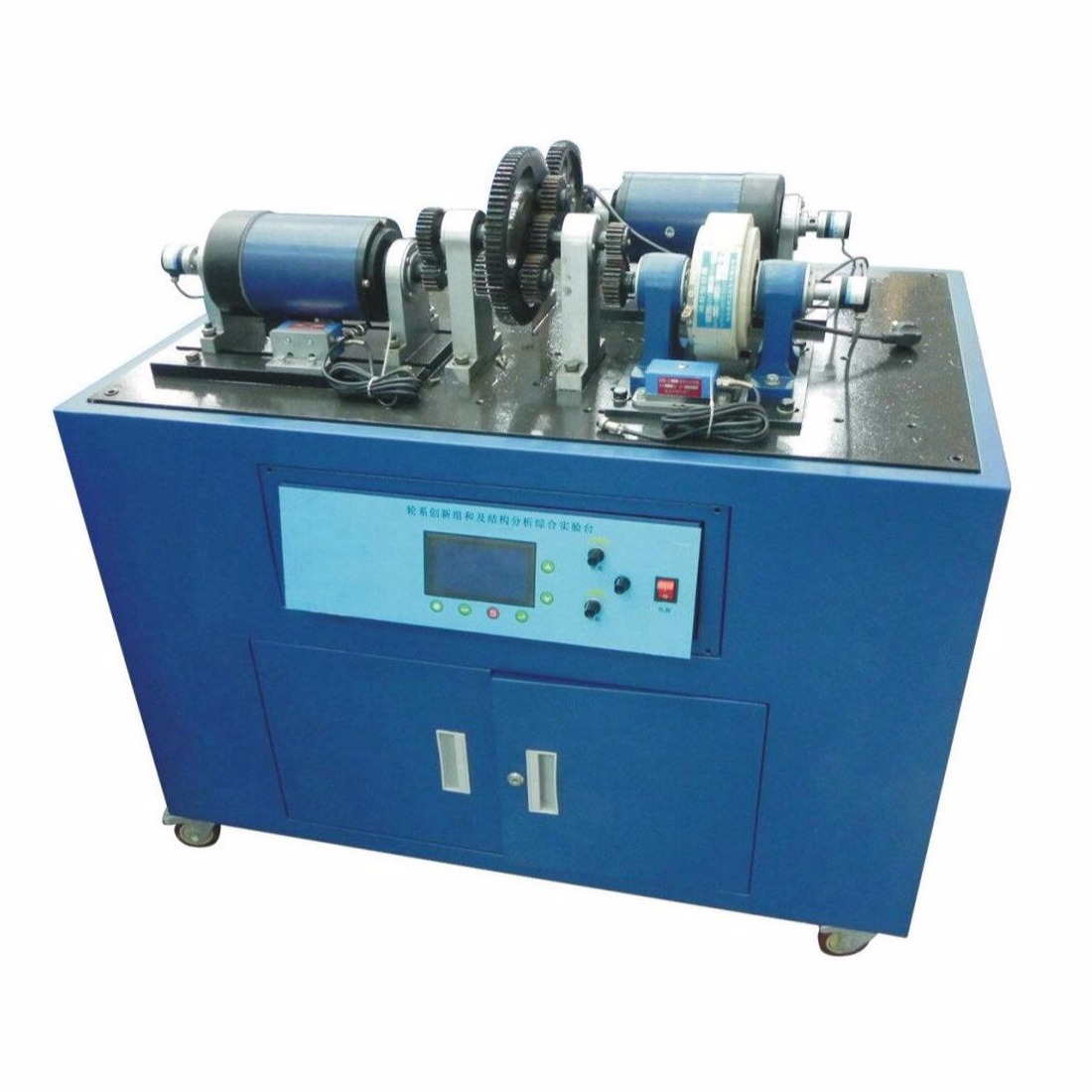

實驗內容

1、了解和熟練掌握輪系的各種類型及其基本組成結構，正確熟練組裝各種輪系；

2、深刻理解和掌握各種輪系傳動比的計算方法，尤其是周轉輪系中各構件的相對運動原理及傳動比的計算方法。

3、各種輪系的效率的測定。

四、主要技術參數

1、直流電機：功率：750W,調整范圍：0-500r/min.

2、直流電機：功率：750W,調整范圍：0-1400r/min.

3、壓力傳感器：5kg/個：25kg/個

4、角位移傳感器：輸出電壓/脈沖數5V./360P

5、磁粉制動器：量程為25Nm

6、外形尺寸：1100x700x900mm

7、實驗臺重量：100kg.
