金屬工藝學陳列柜,公差配合陳列柜

一、概述

是根據金屬工藝學課程基本要求設計制造的實驗設備。陳列柜通過零件模型或實物，配合相應的圖文資料，形象地展示與解說金屬工藝學的基本知識，加強學生對金屬工藝學的類型、結構特點及其設計的感性認知，為進一步學習奠定基礎。

二、技術規格：

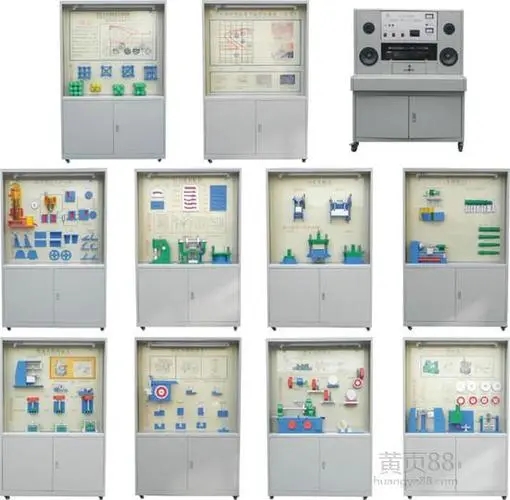

1、全套陳列柜由10個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；

2、陳列柜體柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；

3、柜頂部罩板內裝有照明日光燈，符合人機工程要求；

4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。

5、柜背設有對開門，有利維護設備和方便維修。

6、柜底裝有萬向輪，方便移動。

7、具有語音解說功能，解說詞播放在100平方房內聲音宏亮。

8、模型材料采用亞克力有機板與工程塑料制造；

三、本陳列柜具有如下特點：

（1）設計理念先進。該陳列柜根據機械課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計，使“知識、認知、思考”三元一體化，支持課程認識實驗的開設，促進精品課程建設。

（2）展示內容全面。該陳列柜以國家級規劃教材為依據，詳細展示了教材內容，對不同版本的同名教材具有兼容性；

（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；

（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。

四、陳列柜內容：

序號和名稱	陳列柜內模型內容
第1柜：量具的使用	帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；外卡鉗；內卡鉗；塞規；水平儀；厚薄規。
第2柜：直線與平面度	直線度（1給定方向）3件；直線度（2在給定向上）一個方向；直線度（互相垂直的兩個方向）；直線度（在任意方向上）2件；平面度2件；平面度誤差判別法（1）三個高點與一個低點；（2）兩個高點與二個低點；（3）兩個高點與一個低點；直線度誤差判別法（給定平面內）；直線度誤差判別法（給定方向）；直線度誤差判別法（任意方向）3件；
第3柜：圓度與圓柱度及線輪廓度	圓度2件；圓柱度；線輪廓度2件；圓度誤差判變法；最小二乘圓心；最小外接圓圓心2件；最大內接圓圓心2件；圓度最小包容區；
第4柜：面輪廓度與平行度及垂直度	面輪廓度；平行度（1）一個方向a面對面；平行度（1）一個方向b線對面；平行度（1）一個方向c面對線；平行度（1）一個方向d線對線2件；平行度（2）互相垂直的兩個方向；平行度在任意方向上；垂直度一個方向a面對面；垂直度一個方向b線對面；垂直度一個方向c面對線；垂直度一個方向d線對線2件；垂直度（2）互相垂直的兩個方向；垂直度在任意方向上（線對面）；垂直度誤差判別法。
第5柜：傾斜度與同軸度	傾斜度在給定方向上a面對面；傾斜度在給定方向上b面對線；傾斜度在給定方向上c線對線3件；傾斜度在任意方向上線對面；同軸度3件。
第6柜：對稱度與位置及跳動	對稱度a面對面；對稱度b線對面2件；對稱度面對線；對稱度線對線；位置度1點的位置度2件；位置度2線的位置度2件；位置度2在任意方向上2件；面的位置度；復合位置度；圓跳動1徑向圓跳動2件；斜向圓跳動2件。
