工業自動化網絡通訊實驗裝置,工業自動化網絡通訊平臺

一、設備概述

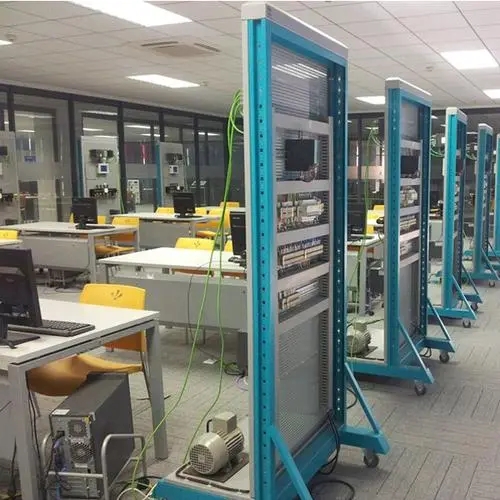

設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。

二、技術性能

1.輸入電源：?jiǎn)蜗?～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.0kVA

4.外形尺寸：900mm×600mm×1800mm

三、 控制板

控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。

組件面板采用鋁質噴塑、凹字爛板工藝，不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；

鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、導軌式開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。

電氣保護包含一下功能：

9)短路保護：

自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。

10)漏電保護：

線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）

11)過流/載保護：

電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。

12)過壓保護：

供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。

13)欠壓保護：

供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。

14)合閘前檢測：

自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。

15)自動重合閘特性：（可調試）

線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次

16)防(浪涌）雷保護：

標稱10KA（8/20us）殘壓小1200v；

獨有雷擊能量檢測功能，強雷擊時跳閘，斷開線路與設備連結，實現設備防雷；變壓器隔離供電+線性電源+壓敏器件，工作電源采用抗雷擊能力較強的線性電源多重措施分別作用，有泄、有堵，實現自身設備的可靠抗雷擊防護

17)手動通斷性能：

(3)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。

(4)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。

實訓項目

1)Q系列基本應用實訓

2)Q系列數字量控制應用

3)Q系列模擬量輸入/輸出的控制

4)Q系列溫度控制實訓

5)直流調速器的接線與設置

6)直流調速器的運行

7)PLC、直流調速閉環實訓（高數計數器）

8)PLC控制直流調速帶動絲桿組建的運行

9)Q系列控制直流調速器的運行實訓

10)三相異步電動機點動控制和自鎖控制

11)三相異步電動機Y/△換接啟動控制

12)三相異步電機聯鎖正反轉控制

13)變頻器功能參數設置與實操實訓

14)變頻器無級調速實訓

15)變頻器外部端子點動控制實訓

16)變頻器多段速調速實訓

17)基于PLC模擬量方式的變頻器調速控制

18)基于PLC通信方式的多段速選擇變頻器調速

19)基于PLC通信方式的變頻器開環調速

20)基于PLC通信方式的變頻器開環調速

21)觸摸屏操作面板系統介紹

22)觸摸屏通信與變量設置實訓

23)觸摸屏過程控制畫面設計實訓

24)觸摸屏報警消息的設置實訓

25)觸摸屏數據記錄的實訓

26)觸摸屏配方的設置實訓

27)觸摸屏報表制作的實訓

28)觸摸屏腳本應用實訓

29)PLC、觸摸屏、變頻器綜合用的實訓

30)Q系列與變頻器間CC-LINK通訊實訓

31)Q系列與FX3U間232通訊實訓

32)Q系列與多臺FX3U、變頻器間232通訊實訓

33)現場總線網絡故障診斷
