網絡型PLC可編程控制實驗裝置,工業模型機械手

一、概述

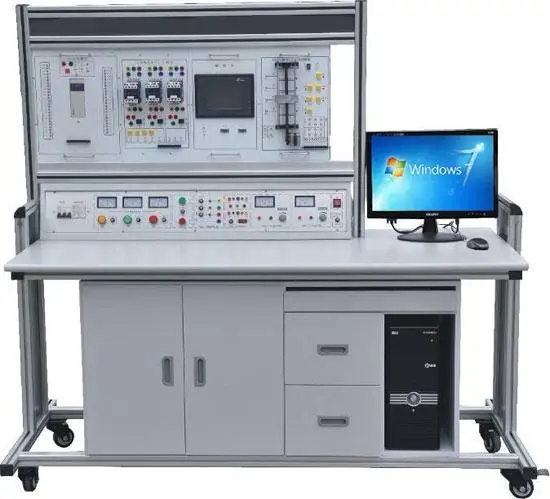

本裝置是本企業依據“可編程控制器技術”、“可編程控制器及其應用”教學實驗大綱的要求，廣泛征求各院校對該類教學實驗設備的需求和建議而開發的實驗設備。主機選用日本三菱的FX2N-48MR型可編程序控制器和通信模塊（用戶也可以選擇其他品牌的控制器）。它在保留了“ZRSW-01A型”的所有優點外，還具有以下鮮明特點：

1、組態棒圖網絡教學　采用MCGS工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。

2、PLC主機網絡實驗教學 該實驗裝置具有兩種通信模式：①、1：N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信；②、N：N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。

3、實驗室局域網實驗教學，假如每套“PLC實驗裝置”均配上電腦，可構成PLC實驗室局域網，進行網絡化教學實驗。

4、層次實驗教學及研究生實驗　除了以上常規及網絡實驗教學外，還能進行本科生畢業設計及研究生實驗教學。

5、實驗桌 為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

二、基本實驗項目

   本實驗裝置提供以下實驗項目：

該模型是仿實物注塑機機械手，在結構上同實物幾乎完全相同，是用于學習氣動技術與PLC技術的有力設備。其不但可以用于PLC實驗室也可以用于氣動實驗臺用做副臺來使用。也可以獨立使用。他可完成上下、左右、旋轉、抓緊等功能。切配合傳感器使得該設備成為實驗、實訓不可多得的實驗室設備

主要技術參數：

實驗設備外形尺寸：800mm×500mm×1720mm

可編程控制器（PLC）：三菱FX1N-40MR主機，（繼電器輸出型）。

電源：輸入AC220V、輸出DC24V

空氣壓縮機 (基本配置小型機)功率：360W  公稱1容積：10L  額定輸出氣壓：0.7MPa
