傳感器系統實驗箱,傳感器系統實驗平臺

一、傳感器系統實驗箱,傳感器實訓系統,傳感器實訓箱概述

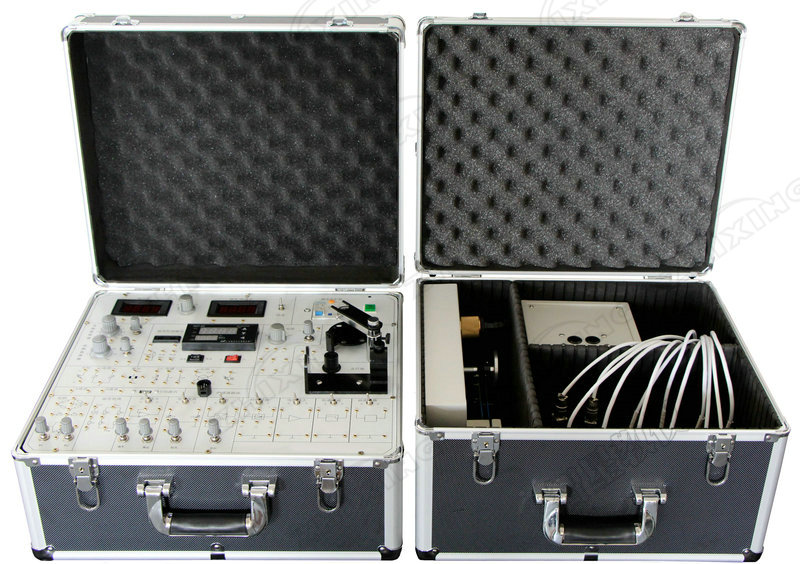

傳感器系統實驗箱是在本公司多年生產傳感技術教學實驗儀器的基礎上，為適應不同類別、不同層次的專業需要，最新主推的手提式傳感器實驗儀。主要特點轉動源和溫度源單獨分開，形成了獨立的溫度源和振動源，防止溫度過高和振動給線路板造成的影響，結構緊湊，小巧輕便，采用線性電源，紋波干擾小，安全系數高。本實驗儀包含被測體、傳感器、信號源、處理電路、儀表顯示及數據采集卡及處理軟件，構成一個完整的測試系統。

二、產品組成

1、實驗箱組成

傳感器系統實驗箱由主板、信號源、傳感器、相應的模塊、數據采集卡及處理軟件等各部分組成。

2、主板部分

提供高穩定的±15V、＋5V、±4V、＋1.2V~＋12V可調八種直流穩壓電源；面板上還裝有電壓、頻率顯示表。音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；高精度溫度調節儀表（控制溫精度±0.5℃）；RS232計算機串行接口。

3、信號源

1） 加熱源＜150℃（可調）；

2） 振動源1 Hz~30Hz；

3） 轉動源0~2400r/min

4、傳感器：詳見下表

5、實驗模塊部分：詳見下表

6、數據采集卡及處理軟件：詳見

7、配有傳感器結構3D仿真軟件，具有傳感器的拆卸和組裝功能，使得老師在沒有傳感器實物的情況下也可以進行傳感器拆裝，可加深學生對傳感器內部結構的了解，培養學生的動手能力。

虛擬軟件：

本軟件是和V9.0卡配套使用，以RS232或USB接口進行通訊，采用USB1.1標準協議，是一個高效、實時的數據采集系統。該采集系統可單獨對外部信號進行采集，也可和傳感器實驗儀軟件配合在我們公司的系列傳感器實驗臺上進行實驗操作。
系統需求：
1.操作系統：Windows 98 SE/Me/2000/XP簡體中文版
2.Intel PentiumⅢ500MHz或AMD Athlon700MHz以上
3.128Mb或以上內存
4.400MB以上硬盤空間供軟件安裝和備份
5.有RS232接口
6.4倍速或以上的CD-ROM
該軟件主要功能有以下幾點：
1．軟件按照公司實驗指導書編寫，大部分實驗能用此數據采集軟件進行實驗操作。
2．軟件采集設置可分單步采樣、定時采樣、雙向采樣、與動態采樣。在單步采
樣時可以以最小二乘法與端點法分析其最大非線性誤差或最大遲滯誤差，在動態實驗時可以分析其輸入波形的頻率、振幅或轉速。
3．支持打印功能，能把實驗結果在實驗結束后即可打印出來。
4．采集卡硬件具有程控放大功能，在測量小電壓時能有很高精度。
5．在數據采集時通訊速率在V8.0數據采集卡的基礎上有很大提高
6．數據采集軟件支持RS232或USB1.1通訊。
7．支持差動輸入功能。
8．支持雙通道數據采樣。
9．具有虛擬示波器功能，并能對波形進行頻譜分析、失真度分析。

三、示范實驗內容
1、應變片性能——單臂電橋
2、應變片：單臂、半橋、全橋比較
3、應變片的溫度將就及補償
4、熱電偶的原理及現象
5、移相器實驗
6、相敏檢波器實驗
7、應變片——交流全橋
8、交流全橋的應用——振幅測量
9、流全橋的應用——電子稱之一
10、差動變壓器（互感式）的性能
11、差動變壓器（互感式）零點殘余電壓補償實驗
12、差動變壓器（互感式）的標定
13、差動變壓器（互感式）的應用——振動測量
14、差動變壓器（互感式）的應用——電子秤之二
15、差動螺管式（自感式）傳感器的靜態位移性能
16、差動螺管式（自感式）傳感器的動態位移性能
17、電渦流式傳感器的靜態標定
18、被測體材料對電渦流傳感器特性的影響
19、電渦流傳感器的應用——振幅測量
20、電渦流傳感器的應用——電子秤之三
21、霍爾傳感器的直流激勵靜態位移特性
22、霍爾傳感器的應用——電子秤之四
23、霍爾傳感器的交流激勵靜態位移特性實驗
24、霍爾傳感器的應用——振幅測量
25、磁電式傳感器的性能
26、壓電傳感器的動態響應實驗
27、壓電傳感器引線電容對電壓放大器的影響、電荷放大器
28、差動面積式電容傳感器的靜態及動態特性
29、雙平行梁的動態特性——正弦穩態影響
30、擴散硅壓阻式壓力傳感器實驗
31、光纖位移傳感器實驗
32、PN結溫度傳感器測溫實驗
33、熱敏電阻測溫演示實驗
34、氣敏傳感器實驗
35、濕敏電阻(RH)實驗
36、光電傳感器(反射型)測轉速實驗
37、數據采集系統實驗—靜態采集舉例
38、數據采集系統實驗—動態采集舉例
傳感器實驗儀光電實驗
實驗一 光敏電阻實驗
實驗二 光敏二、三極管的特性實驗
實驗三 硅光電池特性實驗
