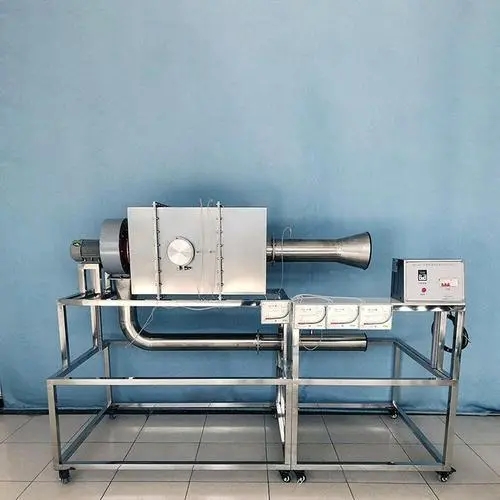

淋水室性能實驗臺,風管風壓、風速、風量的測定實驗裝置

實驗目的：

對加濕后的空氣狀態參數進行測定分析。通過在淋水室中對新風噴不同溫度的水，可實現空氣的加熱、冷卻、加濕和減濕等多種空氣處理過程，并可計量水量和水的溫度，具有能實現多種空氣處理過程和凈化空氣的能力。

技術指標

1.裝置配有國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管，利于進行實驗研究。

2.裝置工作環境：常溫、常壓下運行,工作電源：三相五線380VAC、50Hz，總功率2.2KW。安全保護：具有接地保護，漏電保護，過流保護。

3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。

4.裝置外形尺寸：2500×1000×1800mm。

三.主要配置及參數

1.多翼式離心風機，上海建立，380VAC，0.75KW，1臺。

2.流量噴嘴：國家標準GB/T 1236-2000，φ70mm的噴嘴3個，φ50mm的噴嘴2個。

3.標準流量計量箱，長×寬×高：875×507×550.5mm。標準流量噴嘴，φ70mm和φ50mm，

噴嘴配備堵板，可拆裝。6mm厚度支持板。穿孔率39.8%均流板。噴嘴前后測壓環。

標準流量計量箱使用304不銹鋼材質制作。

4.進口集流管流量計。

5.彎管流量計。

6.不銹鋼彎頭，φ133mm，90度，1個。

7.盲板套裝，φ154mm，1套。

8.不銹鋼管，φ8mm×50mm，11根，用作測壓管。

9.紅油壓差計，YBS-700，量程-10～0～700Pa，4個。

10.畢托管，流量系數0.997，φ6mm。

11.標準試驗管段，φ133mm，304不銹鋼管。

12.變頻器，力控，1.5KW，380VAC，1臺。

13.斷路器和測壓軟管等。

14.電源控制系統：雙面亞光密紋噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）、線槽，

控制箱面板采用鋁質凹字技術制作。

15.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
