智能樓宇電氣控制線路實訓裝置,熱水供暖循環系統綜合實訓裝置

⑴實訓功能
1、本裝置采用正反二面開門的離墻式威圖電氣控制柜，且正反面同時都可以操作，柜體中寬度能保證兩個學生同時合作接線實訓的需要，其外形尺寸寬×厚×高分別為：800×600×2000 mm。柜體采用厚度為國標1.5以上的優質鋼板，柜門采用厚度為國標2.0以上的優質鋼板并安裝四塊大的玻璃，學生能通過玻璃看清柜內各元器件及相應的動作，金屬表面噴塑，柜體中間有二塊優質環氧樹脂絕緣板和相應的支架系統隔離正反兩個柜體，安裝板上安裝智能建筑電氣控制線路各實訓考核模塊。各元器件所有的接線端都連接至相應的專用實訓接線端子上，每個接線端上都套有用電腦打印接線端名稱及編號的套管，并且更換方便。被控制電機安裝于電氣控制柜內。
2、電氣柜體正面內安裝賓館及公寓內部單相電氣控制電路，主要包括賓館客房及公寓住宅全套單相電照明及電器插座模塊(含專用控制面板)同時還配備各種弱電信息模塊。學生通過各種不同的線路連接，既能進行一些諸如請勿打擾電路安裝等小課題的實訓，也能進行一些諸如客房全套電器安裝及故障設置和排除等綜合性課題的實訓。
3、電氣柜體反面內安裝智能建筑三相電氣控制電路，主要包括智能建筑中各種消防、給排水、暖通、空調等系統及常用建筑設備中動力設備控制所需的各種控制電器。學生通過各種不同的線路連接，既能進行一些諸如三相電能測量，通過電流互感器測量電流，萬能轉換開關測量進線三相電壓等小課題，也能進行一些諸如二臺自動噴淋泵一用一備(星／三角降壓啟動)，及“室內消火栓加壓水泵電氣控制”和“自動噴水滅火系統加壓水泵電氣控制”全套電器按裝及故障設置和排除等綜合性課題的實訓。

⑵技術指標
輸入電壓：三相四線(或三相五線)～380v±10％50Hz
工作環境：溫度-10～+40℃ 相對濕度<85％(25℃)海拔<4000m
裝置容量：<1KVA
重量：  200Kg
漏電保護動作電流：  ≤30mA；漏電保護動作時間：  ≤0.1 s
外形尺寸：  800×600×2000mm3
安全保護：具有漏電保護裝置和開門自動斷電裝置
故障設置：具有故障設置功能
⑶主要配置
前后開門四玻電氣柜、柜內按裝架、實訓操作板、接線裝置、漏電斷路器、熔斷器、電流互感器、單相電度表、床頭控制面板、日光燈、白熾燈、單聯開關、單相異步電動機、門鈴、插卡取電插座、請勿打擾插座、聲光控延時開關、人體自動感應開關、觸摸延時開關感應開關、無線遙控開關、調光開關、燈座、插座、分配器、有線電視信息端座、音視頻信息端座、電話信息端座、網絡信息端座、三相四線有功電度表、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、萬能轉換開關、電壓表、電流表、三相電機、聲光報警器、檢修開關、報警選擇開關和故障開關等。

系統配置

1. 實訓臺

實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。

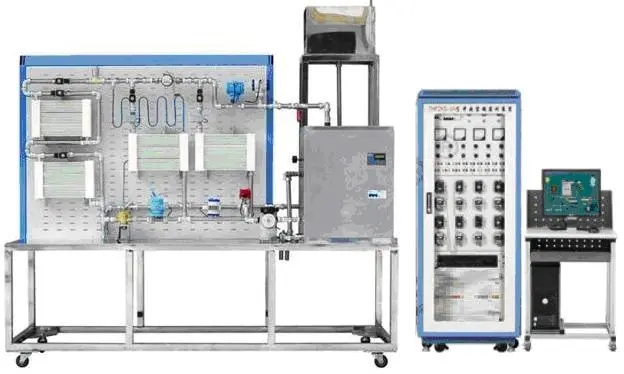

2. 熱水供暖系統

系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

主要設備的技術參數如下：

(1)電熱水鍋爐

額定功率：9kW

供熱面積：108m2

供熱量：7740kcal/h

(2)膨脹水箱

采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）

(3)小型熱水泵

額定功率：95W

額定揚程：6m

額定流量：1.08m3/h

3.控制柜

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

四、實訓項目

1. 掌握熱水供暖系統的形式、特點及管網與用戶的連接方式

2. 熱水供暖系統的安裝與調試

3. 熱水供暖用戶熱計量

4. 熱力工況調節

5. 組態軟件的應用
