電力系統微機保護綜合實訓裝置,電力系統繼電保護綜合實驗系統

一、概述

當前電力系統繼電保護絕大多數采用微機型保護裝置，它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。因此，對于電力系統專業技術的學生以及在崗的專業技術人員掌握微機裝置的接線、參數設置及調試都非常重要。

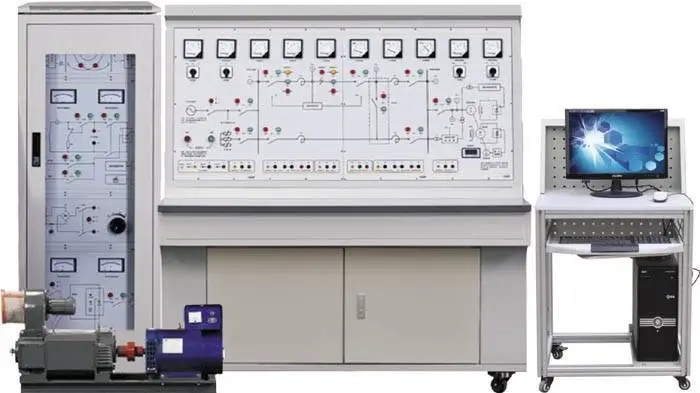

“電力系統微機保護綜合實訓裝置”是針對職業院校的電力技術類專業“電力系統繼電保護”、“電力系統微機保護”及相關專業課程設計的綜合型實訓裝置。該實訓裝置采用電力工程中廣泛應用的微機線路測控裝置和微機變壓器測控裝置，配置模擬一次系統（含輸電線路、電力變壓器、負載阻抗、短路阻抗）、三相可調電源調壓器等功能模塊，可以完成微機線路、微機變壓器保護裝置的特性測試、接線、以及線路保護、變壓器保護的參數整定設置、運行等方面的實訓和考核項目。本裝置可用于電力行業培訓，也可以用于職業院校等相關專業的實訓教學。

二、 特點

1. 實訓裝置的核心設備—微機線路測控裝置、微機變壓器測控裝置，并具有物理模擬一次系統，使學生可以很直觀的了解電力系統發生各類短路故障時電量參數的變化。

2. 實訓裝置具有升級接口，用戶可以在基于模擬一次系統基礎上擴展繼電保護及二次回路實訓項目。

3. 通信組網：實訓裝置具有RS-485總線接口，可以實現基于微機測控裝置的電力系統SCADA。

三、 技術指標

1.額定電壓：三相五線～380V±10%  50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.額定容量：3.0kVA

4.外形尺寸：1240mm×500mm×2000mm

產品特色

繼電保護課程實驗

繼電保護課程實驗概述

電流繼電器特性實驗

電壓繼電器特性實驗

功率方向繼電器特性實驗

阻抗繼電器特性實驗

差動繼電器特性實驗

常規電流速斷保護實驗

電流電壓聯鎖速斷保護實驗

電流保護與三相一次重合閘綜合實驗

微機保護課程實驗

微機保護課程實驗概述

數字式電流繼電器特性實驗

數字式電壓繼電器特性實驗

數字式功率方向繼電器特性實驗

數字式差動繼電器特性實驗

數字式阻抗繼電器特性實驗

數字式反時限電流繼電器特性實驗

10kV線路保護實驗

110kV線路保護實驗

零序電流保護綜合實驗

三相一次重合閘及后加速保護實驗

35KV微機線路保護實驗

變壓器綜合保護實驗

電動機保護實驗

電容器保護實驗

發電機保護實驗

二次回路實驗

具有事故燈光控制的控制回路實驗

具有防跳功能的控制回路實驗

閃光繼電器構成的中央信號實驗

沖擊繼電器構成中央音響信號實驗

變電站綜合自動化實驗

變電站組態

變電站正常運行狀態模擬

變電站故障情況模擬

變電站綜合保護實驗

電力系統潮流分析和線損分析實驗

電力系統故障分析實驗

電力故障錄波裝置的使用

故障波形回放及分析實驗

課程設計及畢業設計

開放性設計實驗

保護裝置二次開發實驗
