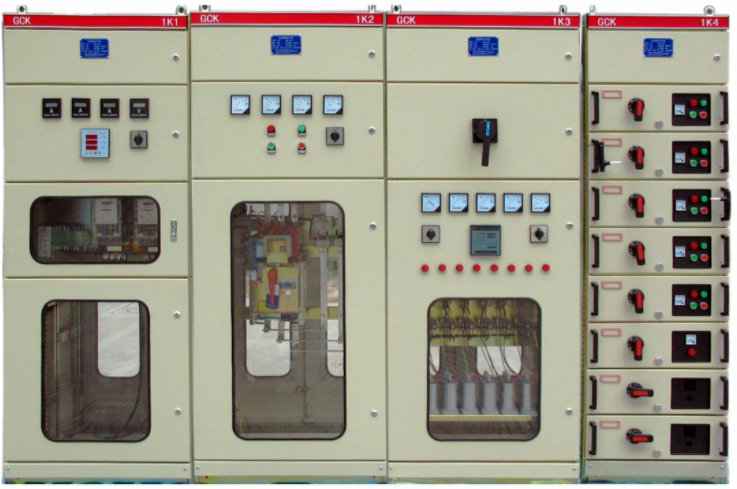

供配電技術實驗室裝置,高低壓供配電實訓考核裝置

一、基本要求

1． 建立與當前電力系統發展現狀相適應的供配電技術實驗裝置，培養具有較高專業技能、能夠從事配電網運行、操作與技術管理等工作的高級技術應用型人才。

2． 建成實驗、實踐、實訓一體的綜合型實踐教學平臺，完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，并提高學生的專業操作技能。

3． 為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。

4． 培訓和考核從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員。

5． 為電氣工程、電力系統等方向的科學研究提供試驗平臺。

二、技術參數

供配電技術實驗裝置包括以下核心構成部分：變配所一次接線系統、測量表計、多功能微機保護裝置、補償電容器組、短路設置模塊、常規繼電器、特性測試信號系統等。

整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出，且嚴格控制輸出功率，杜絕觸電隱患。

（1）、變配所一次接線系統：

模擬10kV/380V降壓變配所，至少包括2路10kV進線（其中一路可作為備用電源），1臺配變和4路380V出線。在一次接線系統中安裝有短路故障設置單元，用于模擬線路或設備的各種故障情況。

至少包含10只三相模擬斷路器：用三相交流接觸器模擬實現。模擬斷路器能通過就地手動按鈕和遠方遙控進行分合閘操作，模擬斷路器的就地按鈕帶紅綠色燈光指示（帶燈按鈕，紅燈表示合，綠燈表示分）。

（2）、多功能微機保護裝置：

要求包括以下裝置：

10kV饋線微機保護裝置模塊

35kV線路微機裝置模塊

110kV線路成組微機保護裝置模塊

變壓器主保護裝置模塊

變壓器后備保護裝置模塊

電容器微機保護裝置模塊

電動機微機保護裝置模塊

數字式電流繼電器、數字式電壓繼電器、數字式功率方向繼電器、數字式差動繼電器、數字式阻抗繼電器、數字式反時限電流繼電器等數字式繼電器模塊。

支持備自投裝置、無功補償裝置等自動控制功能。

（3）、測量表計：

至少提供5只指針電壓表，指示母線電壓。

（4）、補償電容器組：

至少提供4組低壓補償電容器及控制電路，要求既能手動補償，又能由無功補償裝置控制實現自動補償。

（5）、短路設置模塊：

能夠滿足各種類型短路（單相接地、兩相短路、兩相短路接地、三相短路）故障操作。

（6）、常規繼電器及特性測試信號系統：

至少提供電磁型電流繼電器、電磁型電壓繼電器、中間繼電器、時間繼電器。

特性測試信號系統參數：輸出電壓0-220V可調，輸出電流0-10A可調，配置指示儀表。

（7）、微機保護圖形化編程軟件

包括但不限于以下微機保護及自動裝置功能：

10kV線路保護

35kV線路保護

110kV線路保護

變壓器主保護

變壓器后備保護

電動機保護

電容器保護

備自投

發電機保護

無功補償功能

圖形化界面與保護裝置一致，可在線設置保護壓板、保護定值、動作實現等

支持數據檢測、狀態顯示功能

支持讀取保護報告功能

支持讀取SOE報告功能

支持讀取錄波數據功能、同時可保存和打開歷史錄波數據。

主要實驗有

1．高壓斷路器、電流互感器、電壓互感器等高壓器件的認知實驗；

2．高壓斷路器的退出運行檢修實驗；

3．全站送電倒閘操作實驗；

4．全站停電倒閘操作實驗；

5．全站由檢修轉為運行倒閘操作實驗；

6．全站由運行轉為檢修倒閘操作實驗；

7．電壓表、電流表、電能表的識讀操作；
