機械速度波動實驗臺,機械原理基礎實驗創意組合實驗平臺

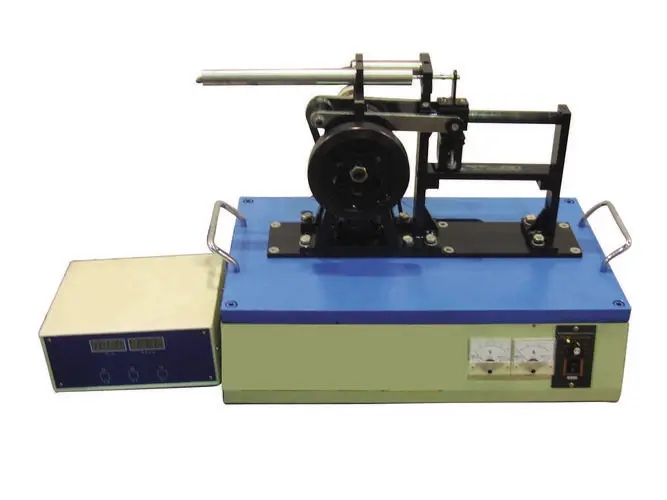

該實驗臺完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真，可作牛頭刨床機構速度、加速度仿真和實測實驗，及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平面機構速度分析和速度波動調節兩章內容的理解。

該實驗臺配置了適應高速動態參數采集的AD卡和采用微電腦控制進行數據處理并打印實驗結果，使學生掌握現代動態參數測試技術。

一、實驗內容

1.平面機構運動分析實驗

2.機械系統動力學仿真實驗

3.機械系統速度波動調節實驗

二、主要技術參數

1.電機功率：90W

2.調速0～280轉/分

3.外型尺寸：600×380×460mm

4.重量：45Kg

主要功能

    實驗臺能夠拼裝30多種平面機構，還能學習培訓《機械原理》課程“齒輪機構”一章中的漸開線的形成、特性，漸開線齒輪各部分的名稱和尺寸，直齒圓柱齒輪公法線長度，一對漸開線齒輪的嚙合傳動，漸開線齒輪傳動的重合度，漸開線齒輪的加工，漸開線齒輪的根切現象，用標準齒條型刀具切制標準齒輪而不發生根切的最少齒數，齒輪的變位原理，避免根切的最小變位系數，變位齒輪的幾何尺寸，變位齒輪傳動等14節的教學內容。

    實驗臺配置實驗桌，主要零部件掛在實訓桌上的掛架上，學生動手拼裝時在實訓桌上進行；是一個集原理、設計、機械制造、裝配及工藝檢測等各知識訓練于一體的綜合實驗臺。

基本結構

實驗臺配置實驗桌，主要零部件掛在實訓桌上的繪制圖形和標注名稱的存放架上，學生動手拼裝時在實訓桌上進行。實驗臺由機架模塊、機構零部件模塊、工作臺模塊、標準件模塊、工量具模塊、漸開線形成模塊、齒廓形成儀模塊、漸開線齒輪及其嚙合參數測定模塊等組成。

A、該工作臺采用單面臺式結構，上置10吋平板顯示器1臺，可顯示操作各機構搭接拆裝過程和使用方法，方便學生觀看。

技術要求

1、實驗項目：（共計73項實驗）

1）平面連桿機構14種

2）凸輪機構7種

3）定軸齒輪機構2種

4）2K-H周轉輪系1種

5）擺線針輪機構1種

6）棘輪機構4種

7）槽輪機構2種

8）不完全齒輪間歇運動機構1種

9）漸開線齒輪機構系列實驗

①漸開線形成演示實驗（4項）

②范成法漸開線生成實驗(范成法漸開線齒廓形成實驗）（6項）

③漸開線直齒圓柱齒輪幾何參數測定實驗：

a）標準直齒圓柱齒輪幾何參數測定實驗（8項）

b）正變位直齒圓柱齒輪幾何參數測定實驗（8項）

c）負變位直齒圓柱齒輪幾何參數測定實驗（8項）

d）漸開線直齒圓柱齒輪傳動嚙合參數測定實驗（4項）

10）確定孔與軸的配合類型及基準制，選擇加工精度等級

11）測繪零部件圖及裝配圖

12）擬定零件加工工藝路線及裝配工藝過程
