DYDL-ZDH5電力系統綜合自動化技能實訓考核平臺

一、 概 述

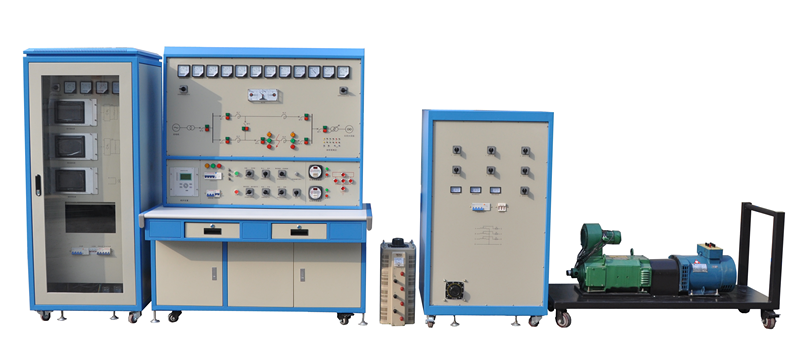

該平臺由五部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對風力發電并網過程中常用的自動裝置、監控、電力系統運行、繼電保護等教學內容進行操作、測試和試驗。裝置采用固定式結構。

本實訓平臺適用于高校、中專、技校電力、電氣、自動化類各專業相關課程的實訓與實驗，也可用于電力行業對從事風力發電專業人員的培訓。

二、 特 點

1.自動裝置全部采用7吋彩色人機界面顯示，直觀、清晰

2.自動裝置將指示燈和按鍵組合在人機界面上，美觀、簡潔、操作方便

3.自動裝置采用軟件調試和校準，調試人員不拆面板即可調試

4.自動裝置人機界面上可以直接設置系統運行參數，及實時顯示運行狀態

5.具有完善的人身保護功能

6.低壓線路故障柜要求

1）采用國標柜體

2）根據國家電網安全規程設計研發

3）故障系統可以采用以太網通訊技術進行PC軟件全程智能設置80多處故障，也可以進行手動任意設 置故障，可多臺聯機，可進行考生信息編輯與打印。

4）裝置配有語音提示功能與計時考試功能，提供供電局提供接口數據時，可以與電力營銷管理系統接 口對接。

5）PC軟件可以設計多種理論試卷與實訓操作試題

6）故障模擬采用交流接觸器內部斷線

三、實訓項目

1. 原動機的起動與運轉

l 調速裝置操作

l 調速裝置及原動機控制

2. 發電機機電特性

l 發電機的空載特性曲線測試

l 發電機的短路特性曲線測試

l 發電機外特性及調整特性

l 發電機零功率因數負載特性

3. 同步發電機勵磁控制

l 微機勵磁裝置基本操作

l 不同α角（控制角）勵磁電壓波形觀測

l 同步發電機起勵

l 控制方式及其相互切換

l 逆變滅磁和跳滅磁開關滅磁

l 伏赫限制

l 欠勵限制

l 同步發電機強勵

l 調差特性

l 過勵限制

4. 準同期并列運行

l 微機準同期裝置基本操作

l 自動準同期條件測試

l 線性整步電壓形成（相敏環節）測試

l 導前時間整定及測量方法

l 壓差、頻差和相差閉鎖與整定

l 手動準同期并網

l 半自動準同期并網

l 自動準同期并網

5. 單機----無窮大系統穩定運行方式

l 單回路穩態對稱運行

l 雙回路和單回路的穩態對稱運行比較

l 單回路穩態非全相運行

6. 單機帶負荷

l 獨立系統特性

l 投、切不同負荷

l 單機甩負荷

7. 電力系統功率特性（功角）和功率極限（靜態穩定性）

l 無調節勵磁時，功率特性和功率極限的測定

l 手動調節勵磁時，功率特性和功率極限的測定

l 微機自并勵時，功率特性和功率極限的測定

l 微機他勵時，功率特性和功率極限的測定

l 單回路、雙回路輸送功率與功角關系

l 提高電力系統靜態穩定性

8. 電力系統暫態穩定性

l 短路類型對電力系統暫態穩定性的影響

l 故障切除時間對暫態穩定的影響

l 有無強勵磁對暫態穩定性影響試驗

l 線路重合閘及其對系統暫態穩定性影響

l 同步發電機異步運行和再同步

l 提高電力系統暫態穩定性的措施
